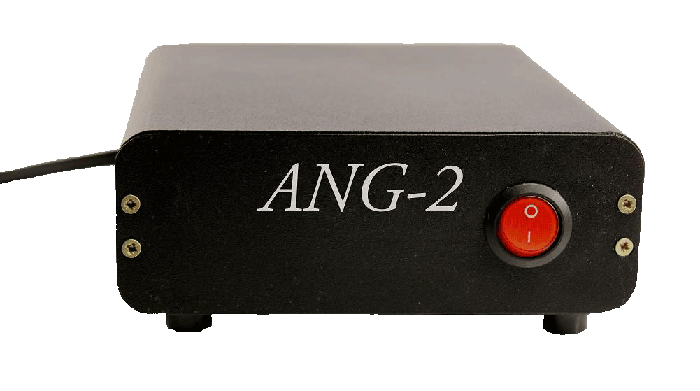

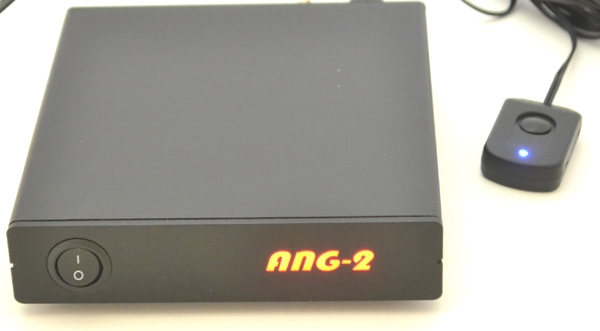

Виброакустический генератор для защиты окон, стен и потолков «ANG-2»

Генератор акустического шума предназначен для создания заградительной помехи в оконных проемах и препятствованию утечки конфиденциальной информации через устройства съема информации, установленные под подвесным потолком и в воздуховодах.

Спектр и плотность шума сформированы на основании многочисленных тестов и полностью исключают возможность съема информации с помощью стетоскопа или лазерного дистанционного микрофона любой конструкции.

Генератор акустического шума состоит из основного блока и малогабаритных излучателей, устанавливаемых непосредственно на окна, а также динамиков, которые монтируются под потолком и на воздуховодах. Генератор шума формирует речеподобную помеху, спектр которой идентичен спектру человеческого голоса.

Именно поэтому заградительная помеха практически не слышна в помещении, и не мешает комфортному проведению переговоров.

Акустический шум, создаваемый прибором, абсолютно безопасен для здоровья и не вредит бытовой и офисной технике. Генератор шума подходит как для обычных, так и «евро» окон.

Прибор позволяем подключить до 20 акустических или вибрационных излучателей.

В комплекте поставки идет 15 излучателей на окна и 4 динамика для потолков и воздуховодов.

Рекомендации по установке

Генератор акустических помех имеет два выхода с независимой регулировкой уровня помех на каждом из них. Один из них используется для зашумления окон, а другой для зашумления подвесных потолков или воздуховодов.

Пьезоизлучатели вставляются между стеклопакетом и резинкой уплотнения таким образом, чтобы на 70% он был скрыт (см. рисунок). Белый провод от излучателя ведется по углу рамы окна. Далее провод фиксируется липкой лентой, а затем приклеивается клеем. После застывания клея лента убирается. Если окно открывается, то в углу делается запас провода от пьезоизлучателя на длину открывания окна. Все провода от пьезоизлучателей под подоконником соединяются параллельно. В общем виде конструкция должна быть незаметной. В один из разъемов генератора включается провод от пьезоизлучателей.

За подвесным потолком динамики крепятся за провода к металлическим держателям потолка в 4 углах на расстоянии 1- 1,5 м от стены.

Уровень громкости помехи устанавливается следующим образом:

За подвесным потолком ставится диктофон (можно использовать мобильный телефон). Уровень постепенно повышают, до тех пор, пока не будет слышно разговора в помещении. Уровень громкости на окнах достаточно сделать таким, чтобы при приложении уха к стеклу была слышна акустическая помеха, создаваемая пьезоизлучателями.

Характеристики:

Диапазон частот 250 – 7000Гц

Выходное напряжение генератора 0 – 10В

Напряжение питания 220В 50Гц

Потребляемая мощность (20 излучателей) 6Вт

Габариты генератора шума 160×95×50мм

Вес генератора не более 950г.

Комплектация:

• Генератор виброакустических помех ANG-2
• Акустические излучатели на окна – 15 шт
• Акустические динамики для подвесных потолков – 4 шт
• Клей
• Силовой кабель
• Инструкция
• Упаковка
