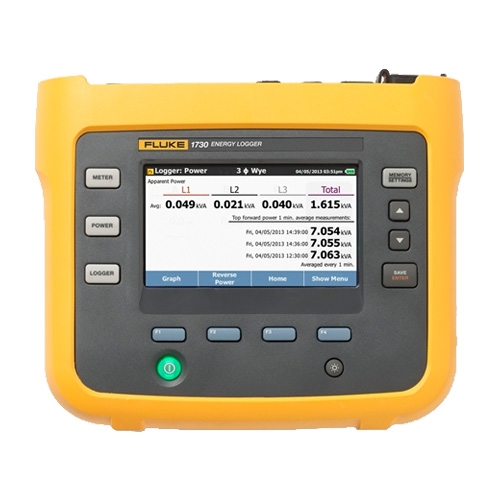

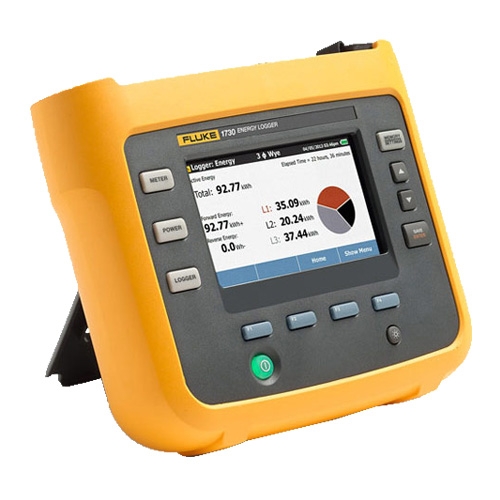

Трехфазный регистратор энергии Fluke 1730
нет в наличии
- Описание
- Доставка и оплата
- Возврат и обмен
- Для Юр. лиц
Характеристики
| Погрешность | |
|---|---|
| Величина влияния | |
| Напряжение | 1000 В |
| Ток: прямой ввод - iFlex1500-12 | 150А |
| Ток: прямой ввод - -iFlex3000-24 | 300 А |
| Ток: прямой ввод - iFlex6000-36 | 600 А |
| Ток: прямой ввод - Клещи i40s-EL | 4 А |
| Частота | от 42,.5 до 69 Гц |
| Вспомогательный вход | ± 10 В пост. тока |
| Мин./макс. напряжение | 1000 В |
| Ток мин./макс. | зависит от принадлежности |
| Cosφ/DPF | 0 <= Cosφ <=1 |
| Коэффициент мощности | 0 <= PF <=1 |
| Коэффициент гармоник по напряжению | 1000% |
| Коэффициент гармоник тока | 1000% |
| Собственная неточность ± (% от показаний + % от диапазона)1 | |
| Активная мощность P | PF ≥ 0,99 |
| Полная мощность S, S осн. | 0 ≤ PF ≤ 1 |
| Реактивная мощность N, Q осн. | 0 ≤ PF ≤ 1 |
| Дополнительная неточность в % от диапазона1 | U >250 В |
| 1Диапазон = 1000 В x Irange Стандартные Эталонные условия: Окружающие условия: 23 °C ± 5 °C, прибор работает как минимум 30 минут, отсутствие внешнего электрического/магнитного поля, относительная влажность <65 % Условия ввода: Cosφ/PF=1, Синусоидальный сигнал f=50 Гц/60 Гц, электропитание 120 В/230 В ±10 % Характеристики тока и мощности: Входное напряжение 1 фаза: 120 В/230 В или 3 фазы соединение звездой/дельта: 230 В/400 В Входной ток: I > 10 % от Irange Основной проводник зажимов или пояс Роговского в центральном положении Температурный коэффициент: Добавить 0,1 x заданную погрешность для каждого градуса Цельсия выше 28 °C или ниже 18 °C | |
| Электрические характеристики | |
| Диапазон напряжения: | от 100 В до 500 В с использованием входной предохранительной втулки при питании от цепи измерения |
| Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320) |
| КПД | ≥ 68,2 % (в соответствии с правилами энергосбережения) |
| Макс. потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 |
| Частота питающей сети | 50/60 Гц ± 15 % |
| Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем |
| Время работы от аккумулятора | Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения |
| Время зарядки | < 6 часов |
| Сбор данных | |
| Разрешение | 16-битная синхронная выборка |
| Частота получения данных | 5120 Гц |
| Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) |
| Типы цепей | 1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ дельта без одного плеча, только токи (изучение нагрузок) |
| THD (суммарные гармонические искажения) | THD (суммарные гармонические искажения) для напряжения и силы тока вычисляются при помощи 25 гармоник |
| Период усреднения | По выбору пользователя |
| Интервал потребления | По выбору пользователя |
| Объем памяти | Обычно 20 сеансов регистрации длительностью 10 недель с 10-минутным интервалом¹ |
| Период регистрациия (проект) | Период усреднения Рекомендуется |
| Интерфейсы | |
| USB-A | Передача файла через USB-накопитель, обновление прошивки Макс. ток: 120 мА |
| USB-mini | Загрузка данных с устройства на ПК |
| Порт расширения | Дополнительные принадлежности |
| Входы напряжения | |
| Число входов | 2 |
| Максимальное входное напряжение | 1000 В (среднекв. знач.) , CF 1,7 |
| Полное входное сопротивление | 10 МОм |
| Полоса пропускания (-3 дБ) | 1,5 кГц |
| Масштабирование | 1:1 и переменное |
| Категория измерения | 1000 В CAT III/600 В CAT IV |
| Входы тока | |
| Входное напряжение | Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8 |
| Вход пояса Роговского | 150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа |
| Диапазон | От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, 12 дюймов |
| Дополнительные входы | |
| Диапазон входного сигнала | от 0 до ± 10 В пост. тока, 1показание/с |
| Коэффициент масштабирования (доступен с 2014) | Формат: kx + d — настраивается пользователем. |
| Отображаемые единицы (доступны с 2014) | Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) |
| Количество возможных сеансов записи и период записи зависят от требований пользователя. | |
| Характеристики | |
| Диапазон измерения | от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока |
| Допустимый ток | 100 кА (50/60 Гц) |
| Основная погрешность при нормальных условиях* | ± 0,7 % от показаний |
| Погрешность 1730 + iFlex | ± (1 % показаний + 0,02 % от диапазона) |
| Температурный коэффициент в диапазоне рабочей температуры | 0,05 % показаний/°C 0,09 % показаний/°F |
| Рабочее напряжение | 1000 В CAT III, 600 В CAT IV |
| Длина кабеля щупа | 305 мм (12 дюймов) |
| Диаметр кабеля щупа | 7,5 мм (0,3 дюйма) |
| Минимальный радиус изгиба | 38 мм (1,5 дюйма) |
| Длина кабеля выходного сигнала | 2 м (6,6 футов) |
| Вес | 115 г |
| Материал провода преобразователя | TPR |
| Материал муфты | POM + ABS/PC |
| Выходной кабель | TPR/PVC |
| Рабочая температура | от -20 °C до +70 °C (от -4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176°F) |
| Температура, в нерабочем состоянии | от -40 °C до +80 °C (от -40 °F до 176 °F) |
| Относительная влажность, эксплуатация | от 15 % до 85 % без конденсации |
| Степень защиты | IEC 60529:IP50 |
| Гарантия | Один год |
| *Стандартные условия: Окружающая среда: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность — 65 % Основной проводник в центральном положении |
