Стационарный подавитель средств звукозаписи и подслушивающих устройств "ТАЙФУН–6"

Стационарный подавитель средств звукозаписи и подслушивающих устройств "ТАЙФУН–6".

Комбинированный подавитель радиоэлектронных устройств «Тайфун-6» (в дальнейшем – изделие) предназначен для защиты от несанкционированного получения информации при помощи цифровых и кинематических диктофонов, в том числе установленные в сотовых телефонах, в смартфонах типа iPhone, в планшетных компьютерах типа iPad. Управление работой изделия осуществляется: - местно – кнопкой «Работа»; - дистанционно – с брелока системы дистанционного управления по радиоканалу (радио- ДУ); - дистанционно - с пульта системы дистанционного управления по проводному каналу (ПДУ). Дальность действия изделия подавления диктофонов зависит от типа диктофона, особенностей обстановки (наличие металлических поверхностей, промышленных установок, преград, препятствующих прямой видимости между ультразвуковыми излучателями и звукозаписывающим устройством и т.п.) и может достигать трех метров. Для определения эффективности действия изделия, рекомендуется перед использованием проверить подавление диктофонов в реальных рабочих условиях. Питание изделия осуществляется от сети 220В. Изделие не мешает работе радиоэлектронных устройств, расположенных вне зоны подавления. Изделие смонтировано в отдельном корпусе и оснащено выносными двунаправленными антеннами и модулями ультразвуковых излучателей, системами радио- ДУ и проводного ДУ.

Принцип действия:

Изделие является генератором высокочастотного сигнала со специальным видом модуляции, благодаря чему оно воздействует на цепи радиоэлектронных устройств, в которых этот сигнал, после навязывания, обрабатывается в цепях АРУ совместно с полезным сигналом, значительно превосходя его по уровню и, соответственно, искажая его. Для воздействия на микрофоны, используется акустическое воздействие частотами ультразвукового диапазона. Такое воздействие не мешает ведению переговоров, но полностью подавляет воздействие речевого сигнала большим по величине давлением ультразвука. Воспринимаемый микрофоном звук преобразуется в электрические колебания, которые тем или иным способом передаются соответствующим устройствам их приема и обработки. Ось главного лепестка диаграммы направленности генератора свч-диапазона, установленного в силовом блоке, перпендикулярна плоскости каждого антенного блока, ширина его в горизонтальной плоскости составляет около 80 градусов, а в вертикальной - около 60 градусов. Ось диаграммы направленности каждого ультразвукового излучателя составляет около 60 градусов в горизонтальной и вертикальной плоскостях.

Подготовка изделия к работе:

1. Установить корпус силового блока изделия на ножки на горизонтальной поверхности.

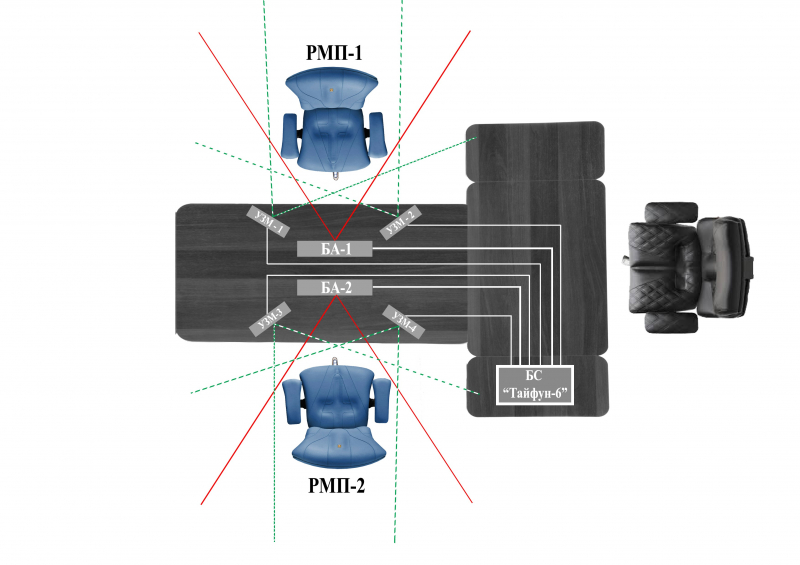

2. Установить и закрепить антенные блоки и модули ультразвуковых излучателей под столешницей, и направить их в зону наиболее вероятного размещения устройств записи информации (направление излучения антенны указано меткой на поверхности антенного блока).
3. Подключить антенные блоки к разъемам BNC на задней панели силового блока (порядок подключения значения не имеет).
4. Подключить ультразвуковые модули к разъемам RJ-11 на задней панели силового блока (порядок подключения значения не имеет).
5. Подключить пульт проводного ДУ к разъему DIN на задней панели силового блока.

Включение питания:

1. Подключить шнур питания изделия к сети 220В.
2. Включить тумблер «Питание» на лицевой панели силового блока. Загорается подсветка тумблера «Питание». Если не горит – проверьте шнур питания и исправность предохранителя на задней панели силового блока.

Включение режима "РАБОТА"

Местно:

• нажать зеленую кнопку на лицевой панели силового блока, загорается индикатор «Работа» на лицевой панели силового блока.

Дистанционно при использовании системы радио - ДУ:

• сдвинуть вниз крышку брелока РДУ. Выдвинуть полностью антенну на брелоке РДУ. Нажать кнопку брелока «В» – кратковременно загорается подсветка брелока. Загорается индикатор «Работа» на лицевой панели силового блока.

Дистанционно при использовании системы проводного- ДУ:

• нажать кнопку на пульте проводного ДУ. Загорается индикатор «Работа» на лицевой панели силового блока и на пульте проводного ДУ.

В целях предотвращения выхода из строя изделия, рекомендуется эксплуатировать его в режиме «Работа» не более 2 часов подряд (при этом допускается нагрев корпуса силового блока).

Отключение режима "РАБОТА"

Местно:

• нажать красную кнопку на лицевой панели силового блока, гаснет индикатор «Работа» на лицевой панели силового блока.

Дистанционно при использовании системы радио- ДУ:

• нажать кнопку брелока «А», гаснет индикатор «Работа» на лицевой панели силового блока.

Дистанционно при использовании системы проводного- ДУ:

• нажать кнопку на пульте проводного ДУ. Гаснет индикатор «Работа» на лицевой панели силового блока и на пульте проводного ДУ.

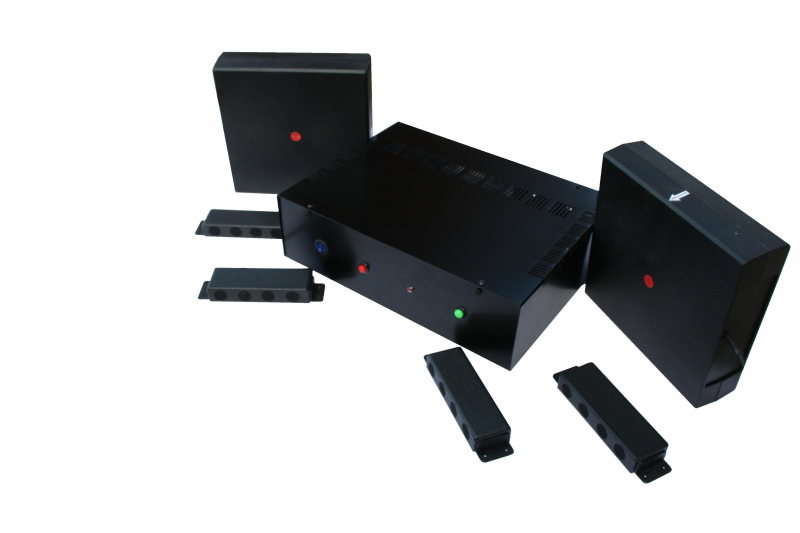

Комплектация:

• силовой блок – 1 шт;
• антенный блок – 2 шт;
• модуль ультразвуковых излучателей со шнуром – 4 шт;
• пульт проводного ДУ со шнуром – 1 шт;
• брелок системы радио-ДУ – 2 шт;
• паспорт изделия, техническое описание и инструкция по эксплуатации – 1 шт.

Технические характеристики:

Коэффициент направленного действия антенной системы - не менее 7 дБ;

Диктофоны Olympus L 400, в смартфонах типа iPhone , в планшетных компьютерах типа iPad - до 3х метров;

Диктофоны Samsung SVR - S 820, Samsung GT C 3322, серии Papyrus, Olimpus с направленным микрофоном А - 7631, Olympus VN - 7200, DaiNet RVR - R 3600, Гном - 007, EDIC - mini Model B , EDIC mini А 31 , EDIC - mini Tiny 16 А 46 - до 2х метров;

Вид помехи - речевая и ультразвуковая;

Питание изделия - от сети 220 В;

Потребляемая мощность (в режиме подавления) - не более 150 ВА;

Продолжительность непрерывной работы - до 2х часов;

Габариты силового блока - от 350 х 100 х 260 мм;

Габариты корпуса антенного блока - 195 х 60 х 20 мм;

Условия эксплуатации:

• температура окружающего воздуха - +5 - +40С;

• относительная влажность воздуха - не более 75% при 30С;

• атмосферное давление - 630-800 мм.рт.ст.
