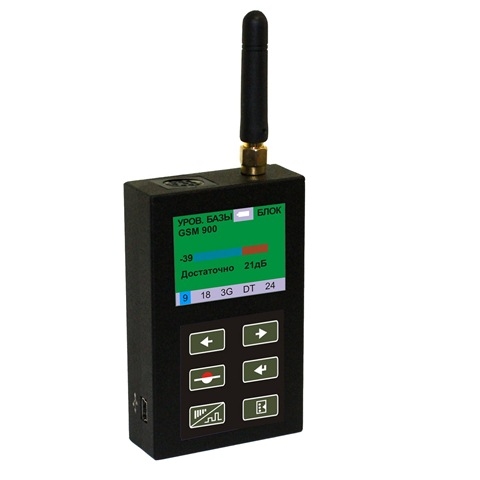

ST 168 Тестер блокираторов сотовой связи и беспроводной передачи данных

предназначен для контроля уровня излучения блокираторов (джаммеров) стандартов CDMA 450, GSM, 3G, DECT, WLAN, BLUETOOTH

Позволяет определить реальную зону подавления и соответствие частотным диапазонам контролируемых стандартов.
Прост в использовании.
Оперативное получение результатов.

Алгоритм работы:

• измерение, обработка и отображение уровня излучения базовых станций, и блокираторов выбранного стандарта в численном и графическом виде
• Отображение результата проверки в виде информационной строки.

Возможности изделия:

• Избирательный прием радиосигналов в частотных диапазонах выбранных стандартов.
• Сравнение сигналов базовых станций и сигнала блокиратора
• Выбор и установка коэффициента подавления

ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ ОСНОВАНО НА СЛЕДУЮЩИХ ПРЕДПОСЫЛКАХ:

Стандарты GSM и 3G имеют разделенные по частоте тракты приема и передачи.
Блокиратор сотовой связи создает помеху в диапазоне частот приемной части мобильного устройства (трубки).
Для надежного подавления сотовой связи между базовой станцией и трубкой уровень сигнала блокиратора (джаммера) должен превышать уровень принимаемого трубкой сигнала базовой станции на определенную величину. В тестере блокираторов GSM-3G ST168 это величина называется «Коэффициент подавления».

Реальная зона подавления сигнала GSM, помимо уровня излучаемой мощности, будет зависеть от того насколько далеко от базовой станции находится блокиратор. Чем ближе, тем больше сигнал от базовой станции и соответственно меньше зона подавления. Так же на данную величину оказывает влияние непосредственно элементы здания – металлические конструкции, стены и т.п.

Таким образом, для оценки эффективности работы блокиратора сотовой связи GSM необходимо измерить уровень сигнала базовой станции на контролируемой территории и уровень сигнала подавителя GSM-3G. В ST168 это реализовано, как в численном, так и в графическом виде. Графическое представление позволяет оценить насколько точно частотный диапазон блокиратора-подавителя соответствует диапазону подавляемого стандарта сотовой связи. Сравнивая полученные значения с имеющимся значением коэффициента подавления изделие ST168 выдает решение о качестве подавления сигнала GSM джаммером в данном месте в виде информационной строки вида: «Достаточно».

Для оценки зоны подавления необходимо удаляться в разные стороны от джаммера до появления надписи «Недостаточно».
Стандарты беспроводной связи DECT, WIFI и Bluetooth имеют одинаковый частотный диапазон и отсутствие разделения каналов передачи и приема. Поэтому в этом случае измеряется общий уровень сигналов.
