Средство защиты переговоров ЛГШ-720

Блокираторы беспроводной связи предназначены для блокирования работы устройств несанкционированного получения информации, работающих в стандартах сетей сотовой связи и в стандартах Bluetooth и WiFi. Принцип работы заключается в генерации шумовой помехи в необходимом диапазоне частот. При этом возможна плавная регулировка мощности помехового сигнала в каждом из диапазонов, что позволяет обеспечить блокирование беспроводных стандартов связи только в границах защищаемого помещения. Система ЛГШ-720 предназначена для обнаружения, идентификации и подавления радиопередающих устройств использующих цифровые протоколы передачи данных. К ним относятся:

• сотовые телефоны и модемы стандартов CDMA450, GSM 900, 1800 и 3G
• устройства беспроводной передачи данных WLAN, BLUETOOTH и WiMax
• минисотовые телефоны (DECT)

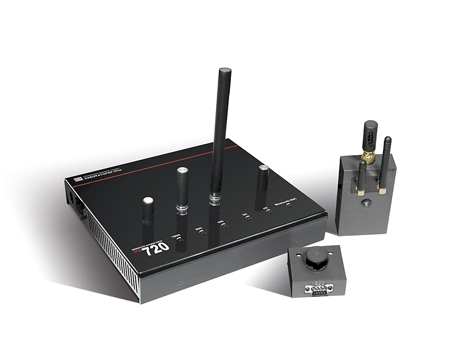

В состав системы входят:

• Блок управления и настройки системы - ST-168
• Удаленный модуль обнаружения - ЛМО
• Блок подавления - ЛГШ-720
• Блок управления предназначен для оценки радиообстановки в месте установки, настройки удаленных модулей и оценки эффективности развернутой системы.

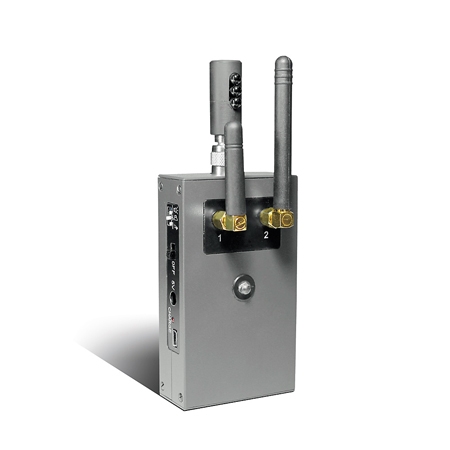

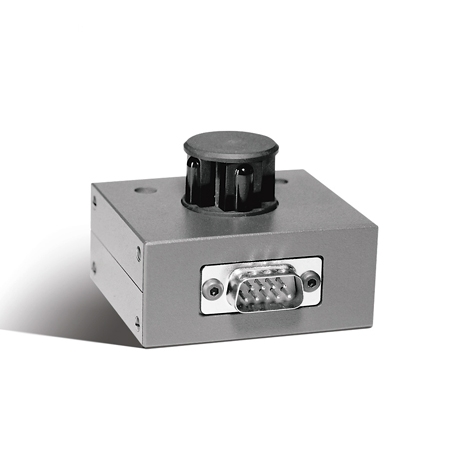

Удаленный модуль обеспечивает обнаружение, идентификацию радиопередающих устройств и передачу информации на блок подавления. Блок подавления предназначен для блокировки (подавления) связи между базовыми станциями и мобильными телефонами сетей сотовой связи, устройств беспроводной передачи данных. Необходимое количество удаленных модулей и состав блока подавления определяется исходя из результатов работы блока управления и зависит от контролируемой площади и уровня сигнала базовых станций на месте установки. Число удаленных модулей может оперативно наращиваться или изменяться в процессе эксплуатации. Передача информации осуществляется по ИК каналу.

Характеристики удаленного модуля:

• Диапазон частот, МГц - 453- 467, 890-960, 1710-1900, 1942-2142, 2400-2480
• Диапазон установки уровня тревоги, дБ 60
• ВРЕМЯ АНАЛИЗА, мс:
• - GSM 900, 1800 и 3G - 40
• - BLUETOOTH, трафик WLAN и BLUETOOTH - 150
• Потребляемый ток, мА, не более - 300
• Габариты, без антенн, мм - 94x53x21

Характеристики блока подавления:

• Диапазон рабочих частот:

-стандарт IMT-MC-450(CDMA2000 1х) - не менее 462,5...467,475MHz;
-стандарт AMPS/DAMPS800(вариант MSK) - не менее 869...894 MHz;
-стандарт GSM900** - не менее 925...960MHz;
-стандарт DSC/GSM1800, (DECT1800) - не менее 1805...1900MHz.
-стандарт IMT-2000/UMTS (3G) -не менее 2010…2025MHz -не менее 2125…2170 МГц
-стандарт Bluetooth, WiFi -не менее 2400…2483.5 МГц

• Максимальная выходная мощность на антенном разъеме:

-стандарт IMT-MC-450(CDMA2000 1х) - 33dBm (2W);
-стандарт GSM900 - 33dBm (2W);
-стандарт AMPS/DAMPS800(вариант MSK) - 33dBm (2W);
-стандарт DSC/GSM1800 - 30dBm (1W);
-стандарт IMT-2000/UMTS (3G) -30dBm (1W);
-стандарт Bluetooth, WiFi -20dBm(0.5 W).

• Диапазон регулировки выходной мощности на антенном разъеме - не менее 13dB (20 раз) по каждому выходу плавно и независимо.

• Эффективный радиус подавления - 3..50m в зависимости от мощности сигнала базовых станций в точке установки и типа используемых терминальных устройств.

• Коэффициент усиления входящих в комплект поставки антенных устройств - около 0dBi с круговой диаграммой направленности

• Питание - однофазная сеть переменного тока с напряжением от 85 до 264V частотой 47...63Hz.

• Мощность, потребляемая от сети 220V 50Hz - не более 25W.
• Габаритные размеры (без антенн) - не более 280x200x40 мм.
• Масса - не более 1,8 кг без антенн.
