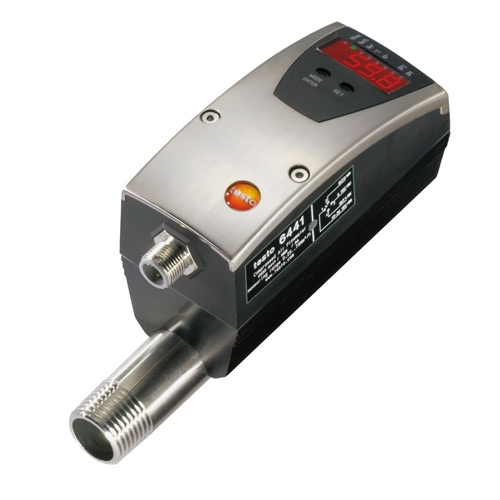

Счетчик сжатого воздуха Testo 6441
- Описание
- Доставка и оплата
- Возврат и обмен
- Для Юр. лиц
Testo 6441 – это современное и надежное устройство для определения количества воздуха, прошедшего по воздухопроводу диаметром ½ дюйма (15мм условного прохода) за единицу времени. При этом счетчик может выдавать показания как в нормальных м3/ч, так и в нормальных л/мин. Кроме того, прибор учета Testo 6441 считает не только мгновенный, но и суммарный расход от начала работы в нм3, а также измеряет температуру воздуха.
Прибор учёта расхода Testo 6441 востребован на предприятиях, использующих сжатый воздух. На таких объектах, как правило, имеется только общий счетчик, учитывающий выработку этого энергоносителя, но отсутствуют измерения потребления по каждому потребителю или объекту. Применение счётчика Testo 6441 позволяет повысить энергетическую эффективность работы системы, а значит, и снизить производственные затраты. Стационарная система измерений позволяет своевременно обнаружить утечки воздуха и определить объемы потребления в обычном и пиковом режимах.
Конструкция счетчика состоит непосредственно из измерителя и входного и выходного патрубков. Внутри трубы располагается керамический сенсор, покрытый специальным стеклянным покрытием и оснащенные системой локального подогрева. Важным достоинством сенсора является то, что будучи установлен на заводских стендах, он не имеет погрешности измерений, которая нередко возникает в связи с ошибками при установке. Данные, полученные прибором, отображаются на 4-символьном буквенно-цифровом дисплее.
Прибор учета Testo 6441 сжатого воздуха имеет:
- широкий диапазон измерений от 0,25нм3/ч до 75 нм3/ч;
- корпус из цинка, литого под давлением, что обеспечивает не только защиту внутренних элементов от повреждения, но и предотвращает попадание внутрь прибора пыли и воды даже при прямом попадании их на корпус (IP65);
- рабочие температуры от 0 °C до 60°C.
Характеристики
| Диаметр трубы | DN 15 (для труб 1/2“) |
|---|---|
| Диапазон измерения (1:300) | 0.25 до 75 нм³/ч |
| Максимальное отображаемое значение | 90 нм³/ч |
| Крепление: резьба (с двух сторон) / материал | R 1/2, Нержавеющая сталь 1.4301 |
| Длина трубы для измерений | 300 мм |
| Вес | 0.9 кг |
| Сенсор | Обогреваемый сенсор со стеклянным покрытием |
| Погрешность | для классов сжатого воздуха (ISO 8573: частицы - влажность - масло) 1 -4-1: ±3% от изм. значения ±0.3% от конечного значения для классов сжатого воздуха (ISO 8573: частицы - влажность - масло) 3-4-4: ±6% от изм. значения ±0.6% от конечного значения |
| Быстродействие | < 0.1 сек (для параметра затухания = 0), задержка через меню (0 с до 1 с) |
| Отображаемая температура | 0... +60 °С, погрешность ±2К |
| Дисплей, управление | 4-цифровой буквенно-цифровой индикатор, две кнопки управления, меню управления, LED (4х зеленых для физ. единиц, Зх желтых для “отображение х 1,000яили режима переключения) |
| Единицы отображения | нм³/ч, нл/мин, нм³, °С (выбираемые единицы через зеленый LED) |
| Электрические подключения | М12х1 разъем, нагрузка 250 мА, защита от короткого замыкания (синхронизирована), защита от обратной полярности, защита от перезгрузки Testo рекомендует кабель (принадлежность) № заказа 0699 3393 |
| Электропитание | 19...30 VDC, потребление тока < 100 мА |
| Выходные сигналы | Через меню управления, 4 комбинации параметров, см. стр. 6 |
| Импульсный выход | Счетчик потребления (значение доступно после перезагрузки или потери напряжения из-за неудаляемого хранения), значения 0.001 ...1,000,000 м³, длительность импульса 0.02с... 2 с, 24 VDC уровень |
| Аналаговый выход | 4...20 мА (4-х проводной), макс. нагрузка 500 Ом, свободная градуировка от 0 до конца измерительного диапазона |
| Переключаемые выходы | 2 переключаемых выхода, параметризуемые, (зависимые от потребления или объемного расхода, зависимые/независимые от времени от времени, открытые, закрытые, гистерезис, окно), с максимальной нагрузка 19...30 VDC или 250 мА каждый, статус переключения отображается черезю2 LED |
| Условия процесса | 0...+60 6С, PN 16, ОВ < 90 %ОВ, качество воздуха ISO 8573: рекомендуемый класс 1-4-1 |
| Температура окр. среды | 0...+60°С |
| Температура хранения | -25...+85°С |
| Контакт со средой | Материал нерж. сталь 1.4301 или 1.4401 (см. выше), РЕЕК, полиэстр, анодизированный алюминий, керамика |
| Корпус | РВТ (GF 20%), литой под давлением цинк, IP65 / III |
| ЕМС | В соответствии с 89/336 EWG |
