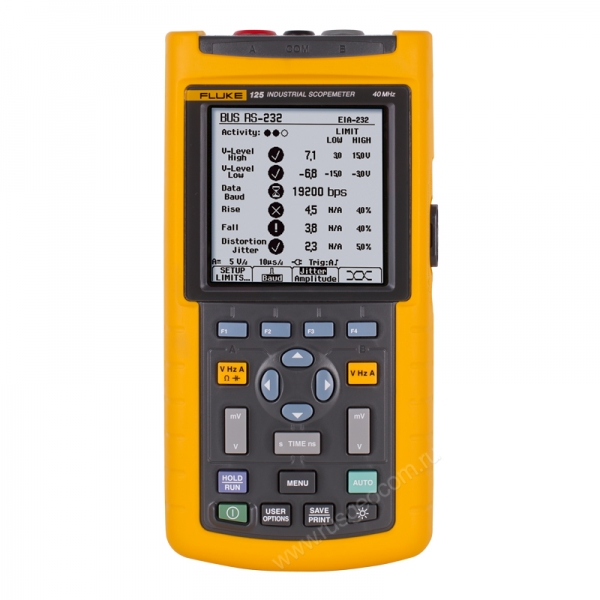

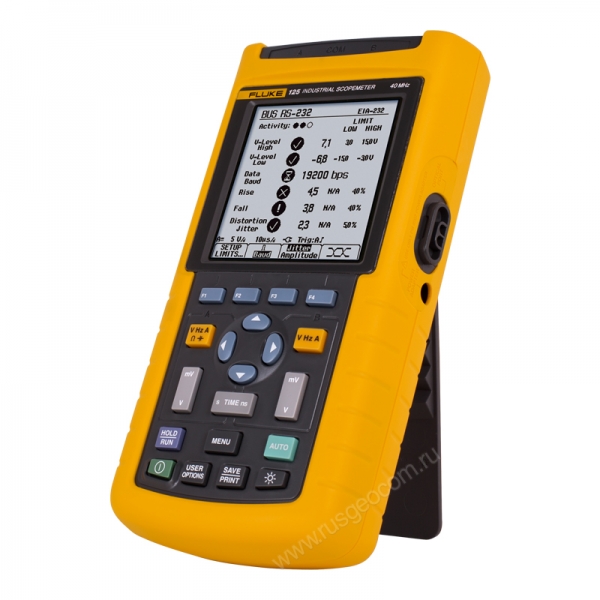

Осциллограф Fluke 125
- Описание
- Доставка и оплата
- Возврат и обмен
- Для Юр. лиц
Fluke 125 применяется при выполнении комплексной диагностики и отладке сложной промышленной электроники, в том числе, вычислительной и управляющей техники, видео – и аудиоаппаратуры, а также сервоприводов и т.п. устройств. С помощью Fluke 125 можно идентифицировать форму и контролировать параметры колебаний сигнала, определять и корректировать характеристики взаимодействующих электронных блоков для соответствия друг другу, а также проверять исправность отдельных элементов схемы – к примеру, диодов, резисторов, конденсаторов без их демонтажа.
Помимо того, Fluke 125 располагает функционалом полноформатного мультиметра, позволяющего измерять полный комплекс параметров цепей переменного и постоянного тока, включая частоту и скважность, а также контролировать электросхемы на правильность сборки, соответствующего подключения нагрузки и "на обрыв". Высокая точность и чувствительность измерителя делают возможным работу с обмоточными изделиями: двигателями, дросселями, трансформаторами и проч.
Осциллограф Fluke 125 позволяет осуществлять весь комплекс измерений за один тест, без повторных подключений. Результаты измерений могут быть записаны в электронном виде в памяти прибора, а при взаимодействии с ПК также обработаны и компьютерными средствами. Наличие 2 параллельных каналов позволяет отслеживать зависимость режимов работы всех модулей тестируемого оборудования в формате "причина-следствие", что не только облегчает диагностику, но и дает возможность надежного обнаружения скрытых и "летучих" дефектов. Контроль может осуществляться как единовременно в течение неограниченного периода в автоматическом режиме.
Fluke 125 способен распознавать 33 гармоники в любом частотном диапазоне. Доступна работа с одно- и трехфазными сбалансированными сетями, в том числе и расчет сопутствующих мощностных параметров для них.
Другие характерные особенности модели:
- Наличие функции анализа состояния шин с автоматическим проведением сопутствующих измерений.
- Система видеоконтроля за качественным состоянием тестируемого электронного сигнала.
- Регулирование времени послесвечения дисплея.
- Возможность контроля 12 типовых шин, применяемых в промышленном оборудовании.
- Удобное расположение органов управления и совершенный интерфейс прибора.
Характеристики
| Диапазон осциллографа | 40 MHz |
|---|---|
| Двухканальный True-RMS-метер | Vdc, Vac, Vac+Vdc, Ohms,неразрывность, Diode тестирование Current, °C, °F, неразрывность, dBV, dBM, Crest фактор, подключитесь к контролю и and Zero комплект |
| TrendPlot - регистрация | Automatic vertical scaling and time compression. Автоматический вертикальный взвешивание и сжатие во времени Актуальная демострация, MIN, MAX и AVG чтение. |
| Курсоры | ΔT, 1/ΔT, V, ΔV, время подъема и падения |
| Максимальная частота выборки реального времени | 25 MS/s |
| Эквивалентная дискретизация | 1,25 Гвыб/с |
| Входы и цифровые преобразователи | 2 |
| Основное достигнутое время | 20 ns - 1 min/div |
| Чувствительность на входах | 5 mV - 500 V/div |
| Типы запуска | Cоединение и обзор™, свободный пробег, Одиночный выстрел, Присоединение, Видео, Внешний |
| Регистрация помех | 40 ns |
| Измерения осцилоскопом | Автоматические измерения: 26 наименований, располагает дополнительными функциями для измерения мощности (Вт), ВА, вар и коэффициента мощности (PF) для однофазных и сбалансированных трехфазных (соединение "треугольник") систем электропитания. |
| Режим гармоник | Fluke 125 располагает технической возможностью анализа гармоник сигналов питания. |
| Максимальная рекордная длина | 512 min/max pts за ввод |
| Память | 20 экранов и сборок |
| Дополнительные возможности измерения параметров питания | |
| Типы измерений | Ватт, ВА, вар, Коэффициент мощности (PF) |
| Конфигурация питания | Однофазное или трехфазное сбалансированное питание от сети по схеме "треугольник" |
| Voltage measurement | Канал A: с использованием STL120, щуп напряжения или прямой вход |
| Максимальное напряжение для гарантированной безопасности работы | Канал B: с использованием i400s (в составе комплекта) или другими подходящими токоизмерительными клещами. |
| Токоизмерительные клещи или чувствительность шунта | 0,1 / 1 / 10 / 100 / 1000 мВ/A, 10 мВ/мА и 400 мВ/A. |
| Режим измерения гармоник | |
| Анализируемая осциллограмма | Синусоида напряжения (Глава A), синусоида тока (Глава.B) или мощности (Глава A x Глава B), автоматическая генерация. |
| Диапазон частоты гармоник | Постоянный ток до 33-й гармоники (для основной гармоники до 60 Гц); Постоянный ток до 24-й гармоники (для основной гармоники до 400 Гц); |
| Дисплей | Гистограмма, отображающая от 1-й до 33-й гармоники и постоянного тока; амплитудные значения отображаются в % к основной гармонике |
| Измерения | Относительное значение амплитуды отдельных гармоник THD (суммарное гармоническое искажение) в %r или %f. |
| Требования к окружающей среде | |
| Рабочая температура | 0 ºC до 50 ºC |
| Температура хранения | -20 °C до +60 °C |
| Высота над уровнем моря при эксплуатации | 3,000 m |
| Электрический стандарт безопасности | |
| Электрическая безопасность | 600V CAT III (EN61010-1) |
| Механические и общие характеристики | |
| Размер | 232 x 115 x 50 mm |
| Вес | 1,2 кг |
| Гарантия | 3 годовая часть и работа (один год аксессуары) |
| Время работы батареи | 7 часовое использование NiMH |
| RS232/USB-интерфейс | Оптический изолятер через оптиональный PM9080/OC4USB для подсоединения к принтеру и к PC |
