Нелинейный локатор Люкс

Локатор нелинейностей «Люкс» является высокоэффективным поисковым средством, предназначенным для обнаружения радиоэлектронных устройств, а также отдельных полупроводниковых элементов вне зависимости от места их расположения - в стенах и перекрытиях, предметах обстановки, транспортных средствах, на теле человека. При этом обнаруживаемые устройства могут находиться как в активном (включенном), так и в пассивном (выключенном) состояниях.

В ходе работы прибор генерирует микроволновое излучение, которое, при попадании на транзистор, диод или микросхему переизлучается на частотах в 2 и 3 раза выше. Принимаемые антенной сигналы поступают на блок обработки. По светодиодным индикаторам производится отсчет уровней принятых сигналов на 2-й и 3-й гармониках. Разрешающая способность индикаторов составляет 3 дБ. Сигналы можно также прослушать через подключаемые к штанге прибора головные телефоны.

Режим "20 К" позволяет прослушивать низкочастотный сигнал работающего устройства - магнитофона, радиопередатчика, микрофонного усилителя и является мощным инструментом для получения более качественной информации о типе нелинейного элемента. В этом режиме сигналы на частотах гармоник, принимаемые изделием, оказываются промодулированы низкочастотным сигналом, имеющимся в электронных цепях обнаруженного или исследуемого устройства. Система автоматического выбора оптимальной частоты (отстройка от GSM) позволяет локатору работать в условиях сосредоточенных помех. Предусмотрена возможность регулировки мощности передатчика и чувствительности приемников. Радиолокатор работает в импульсном режиме с мощностью излучения 16 Вт в импульсе. Это позволяет обеспечить высокую (-130дБВт) чувствительность приемников. По дальности обнаружения прибор не уступает самым мощным выпускаемым на сегодняшний день радиолокаторам. Это обеспечивается оптимально подобранными параметрами излучения и приема в сочетании с эффективной антенной системой.

Нередко, сравнивая «Люкс» с другими локаторами, указывают на его якобы недостаточную мощность. По мнению экспертов «НЕРА-С», повышение мощности импульса требует уменьшения его длительности, а значит - расширения спектра излучаемого сигнала. Для приема узких импульсов потребуется более широкая полоса приема. Это неизбежно ведет к снижению чувствительности приемников. Кроме того, при расширении полосы приема значительно усиливается мешающее воздействие систем сотовой связи.

Другая крайность - часто реализуемый в локаторах переход в непрерывный режим излучения. Здесь снижение излучаемой мощности можно компенсировать повышением чувствительности приемников путем существенного сужения полосы приема, что приводит к затруднению при идентификации обнаруженных нелинейностей. В режиме демодуляции много полезной информации просто не проходит через тракт приема. Дальнейшее сужение полосы (как, например, в известном радиолокаторе "ORION") приводит еще и к инерционности в работе прибора, т.е. необходимости очень медленно перемещать прибор по обследуемому объекту.

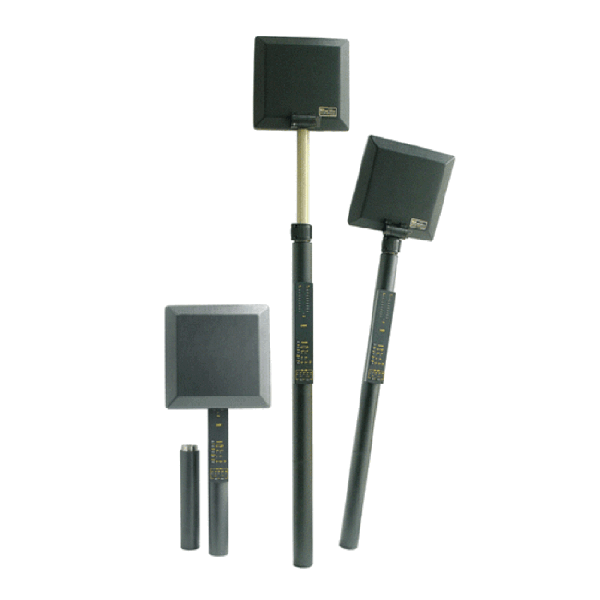

По всем остальным параметрам, таким как безопасность работы (излучение в обратном направлении), время непрерывной работы без подзарядки аккумуляторов, время подготовки к работе, эргономичность и т.д. "Люкс" превосходит выпускаемые сегодня радиолокаторы. Это обеспечивается оригинальными схемотехническими и конструктивными решениями. «Люкс» выполнен в виде неразборной конструкции, состоящей из антенного блока и ручки-штанги, соединённых шарниром. В ручке размещаются передатчик, два приемника, блоки обработки и индикации данных. На лицевой панели прибора расположены кнопки управления и светодиодные индикаторы. Блок аккумуляторов присоединяется к корпусу изделия при помощи резьбового соединения. Оригинальная конструкция контактов обеспечивает надежное питание прибора в любых условиях его эксплуатации. На торцевой грани аккумуляторного блока расположены разъёмы подключения зарядного устройства и головных телефонов.

Для первоначальной настройки локатора используется имитатор нелинейности (2-я и 3-я гармоники), поставляемый в комплекте с изделием. Небольшие габариты, эргономичная конструкция, а также вес локатора, не превышающий 1,3 кг, позволяют использовать его в самых сложных условиях. Важной особенностью изделия является отсутствие дополнительных блоков, присоединяемых на разъемах, что, как правило, ведет к снижению надежности устройства и создает неудобства для оператора. Длительность непрерывной работы прибора - не менее 5 часов. Время подзарядки аккумуляторов -1,5 часа.

Технические характеристики передатчика:

• Передатчик работает в импульсном режиме в диапазоне 915 МГц.
• Шаг перестройки частоты 200 кГц.
• Максимальная выходная мощность в импульсе 16 ± 1 дБ.
• Минимальная выходная мощность в импульсе 1,6 дБ.

Технические характеристики приемников:

• Реальная чувствительность каждого приемника при соотношении сигнал/шум не менее 6 дБ -136дБ/Вт.
• Динамический диапазон приемников не менее 30 дБ.
• Регулировка усиления приемников осуществляется вручную, четырьмя ступенями по (10 ± 1) дБ в каждой ступени.
• В режиме «20К» приемники выделяют сигналы, которыми модулируется по амплитуде последовательность радиоимпульсов. Ширина спектра демодулированнного сигнала 500 - 2000 Гц.

Технические данные антенн:

• Изделие имеет три антенны, конструктивно оформленные в виде одного блока.
• Ширина диаграммы направленности главного лепестка по уровню -3 дБ передающей и приемных антенн не более 90.
• Уровень мощности боковых и задних лепестков диаграммы направленности передающих и приемных антенн не более 10% от уровня главного лепестка.
• Передающая и приемные антенны имеют круговую поляризацию с коэффициентом эллиптичности не более 1.5.
• Передающая и приемные антенны имеют соосные диаграммы направленности. Отклонения максимумов главных лепестков диаграмм направленности не превышает 50.
