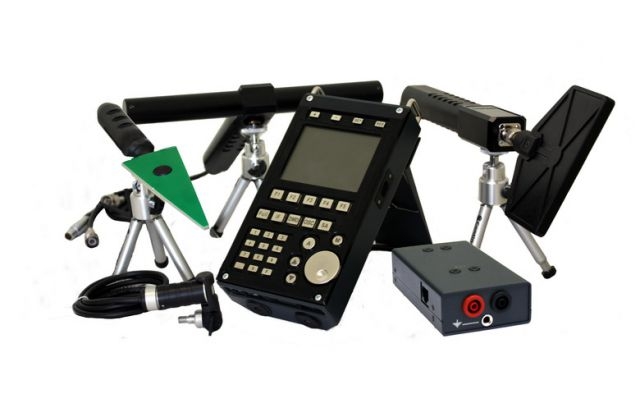

Многофункциональный поисковый комплекс ST 131 «Пиранья II»

Многофункциональное поисковое устройство ST 131 «ПИРАНЬЯ II» предназначено для проведения мероприятий по обнаружению и определения местоположения специальных технических средств (СТС) негласного получения информации и выявления естественных и искусственно созданных каналов утечки информации.

К основным типам специальных технических средств (СТС), на обнаружение которых ориентировано ST131, являются:

• СТС с передачей информации по радиоканалу. К ним прежде всего относят:
• Радиомикрофоны, включая устройства с накоплением информации и с псевдослучайной перестройкой частоты.
• Телефонные радиоретрансляторы;
• Радиостетоскопы;
• Беспроводные видеокамеры;
• Несанкционированно используемые сотовые телефоны и модемы стандартов GSM, DECT, а так же устройства с цифровыми каналами передачи данных стандартов WLAN и BLUETOOTH.
• CТС имеющие в своем составе устройства пространственного высокочастотного облучения;
• радиомаяки для слежения за перемещением объектов.
• СТС, использующие для передачи информации силовые линии сети переменного тока, абонентские телефонные линии, линии систем пожарной и охранной сигнализации.
• СТС с передачей информации в инфракрасном диапазоне частот. К ним относят, как СТС непосредственно передающие информацию в инфракрасном диапазоне частот так и устройства имеющие в своем составе источники пространственного облучения в данном диапазоне.
• СТС с передачей информации в ультразвуковом диапазоне частот.

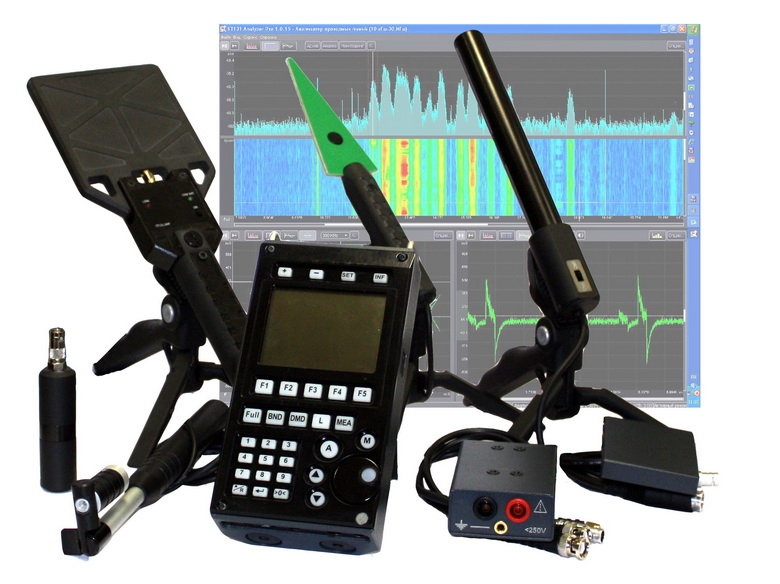

Описание основных компонентов:

• Основной блок

Основная составная часть комплекта изделия ST131 выполнена в виде малогабаритного переносного моноблока.

• Программное обеспечение

Программное обеспечение "ST131 ANALYZER- PRO" СУЩЕСТВЕННО РАСШИРЯТ ВОЗМОЖНОСТИ ИЗДЕЛИЯ ПО АНАЛИЗУ СИГНАЛОВ.

• УВЧ конвертор ST131.UHF

УВЧ конвертор представляет собой преобразователь радиосигналов с частотами 30Мгц - 4400МГц в частотный диапазон 0.01-30МГц. Подключение антенны ST131.UHV.A или других, подходящих по частотному диапазону, осуществляется к разъему TNC. На торцевой части ручки УВЧ конвертора расположен разъем для подключения блока питания.

• Адаптер проводных линий ST131.AWL

ST131.AWL представляет собой понижающий трансформаторный преобразователь напряжения. ST131.AWL сохраняет работоспособность при наличии на входных разъемах значения напряжения, как постоянного, так и переменного, не менее 250В.

• Инфракрасный датчик ST131.IR

ST131.IR представляет собой устройство, в котором конструктивно объединены приемный фотодиод и предварительный усилитель. На выступе передней поверхности нанесена резьба для подсоединения к крепежному элементу специальной ШТАНГИ.

• Штанга

Предназначена для облегчения поиска ИК - передающих устройств установленных на внешней стороне оконного проема в направлении "от окна". Штатив конструктивно состоит из четырех независимых секций с общей максимальной длиной 900мм. Поворотный механизм обеспечивает оперативную установку необходимого угол обзора в диапазоне 180°.

• СВЧ антенна – детектор ST131.SHF

ST131.SHF состоит из конструктивно объединенных в одном корпусе логопериодической антенны детектора и СВЧ усилителя.

• Низкочастотный дифференциальный усилитель ST131.DLA

представляет собой дифференциальный усилитель с трансформаторным входом.ST131.DLA сохраняет работоспособность при наличии на входных разъемах значения напряжения, как постоянного так и переменного, не менее 250В.

• Датчик магнитного поля ST131.MF

В состав St131.MF входит ферритовая антенна и предварительный усилитель. Работает в двух режимах – непосредственно датчика магнитного поля и градиентометра (переключатель режимов расположен на задней стенке корпуса антенны).

• УВЧ антенна ST131.UHF.A

Широкополосная пассивная антенна. Подключается к входному разъему УВЧ конвертора.

Каналы обнаружения

КАНАЛ "РАДИО" - В этом канале обеспечивается селективный прием радиосигналов в диапазоне 10кГц – 4200МГц. Применение СВЧ антенны – детектора расширяет частотный диапазон до 10ГГц.

КАНАЛ "ПРОВОДНОЙ" - В этом канале обеспечивается приём и последующая обработка сигналов передаваемых по проводным линиям различного назначения (силовой сети, телефонных и вычислительных сетей, пожарной и охранной сигнализации) находящихся под напряжением (постоянным или переменным) до 250В. Для исследования сигналов в диапазоне частот от 0.01-30МГц основной блок подключается к линии через ST131.WLA. Для работы в акустическом диапазоне частот подключение к линии происходит с использованием ST131.DLA.

КАНАЛ "ОПТИЧЕСКИЙ" - В этом канале обеспечивается приём и последующая обработка излучений в оптическом диапазоне частот. Для использования в данном канале предназначен инфракрасный датчик "ST131.IF".

КАНАЛ "АКУСТОЭЛЕКТРИЧЕСКИЙ" - В этом канале обеспечивается прием, усиление и анализ электрического сигнала в диапазоне 10Гц- 125кГц. Ультразвуковой сигнал преобразуется в сигнал звуковой частоты посредством цифрового гетеродинирования. Применение тех или иных типов акустических преобразователей зависят от поставленных задач, с учетом параметров данного канала.
