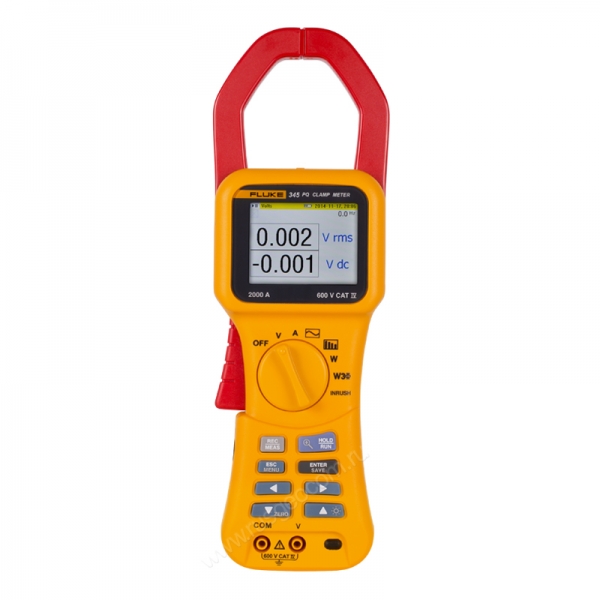

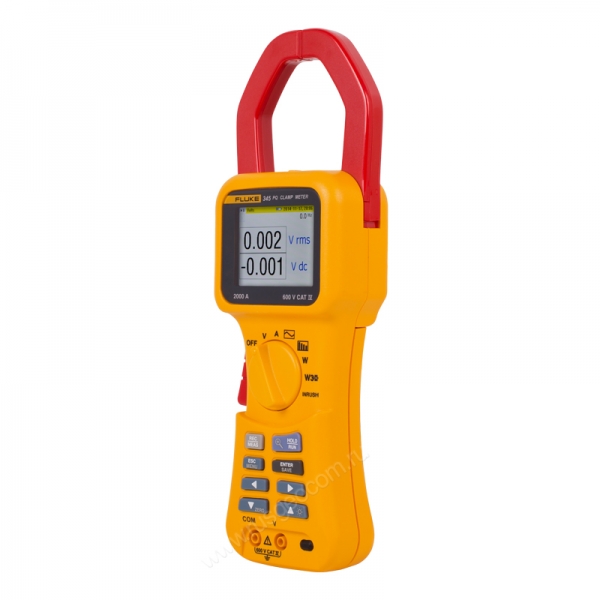

Прибор представляет собой комбинацию анализатора мощности, регистратора качества электроэнергии и токоизмерительных клещей и идеально подходит для контроля электронных нагрузок.
С ярким цветным дисплеем для анализа спектра гармоник, фильтром низких частот для подавления высокочастотных шумов и конструкцией, обеспечивающей высокую помехоустойчивость, анализатор электроэнергии Fluke 345 идеально подходит для устранения неисправностей в цепях питания коммутируемых нагрузок. Кроме того, наличие токоизмерительных клещей, работающих на основе эффекта Холла, позволяет измерять постоянный ток с помощью измерителя мощности без обрыва цепи. Встроенная память анализатора мощности обеспечивает регистрацию данных по качеству электроэнергии на протяжении длительных периодов времени, упрощая анализ тенденций и нерегулярных сбоев.
Применение
- Настройка и устранение неисправностей частотно-регулируемых приводов и систем бесперебойного питания (UPS) - Проверка правильного функционирования устройств путем измерения ключевых параметров качества электроэнергии
- Измерение гармоник - Обнаружение гармонических искажений, которые могут привести к повреждению или нарушению нормального режима работы важных узлов оборудования
- Регистрация пусковых токов - Измерение пусковых токов, приводящих к ложным сбросам и срабатываниям автоматических выключателей
- Нагрузочные испытания – Определение возможностей электрической системы перед подключением нагрузок
Характеристики
- Измерение переменного и постоянного тока: Измерение истинных среднеквадратичных значений переменного тока до 1400 А и постоянного тока до 2000 А с помощью токоизмерительных клещей без разрыва цепи
- Высший класс безопасности: Анализатор электроснабжения удовлетворяет требованиям класса безопасности 600 В CAT IV и может использоваться непосредственно на главном вводе
- Номинальная точность в среде с высоким уровнем помех: Фильтр низких частот позволяет получить точные результаты с помощью токоизмерительных клещей даже при искажении формы сигнала на электронных нагрузках
- Регистрация данных: Идентификация нерегулярных сбоев путем поминутной регистрации любых параметров качества электроэнергии, включая гармоники, в течение месяца
- Проверка источников постоянного тока: Прямое измерение пульсаций (в %) на батареях и в системах постоянного тока
- Обнаружение неисправностей, связанных с гармониками: Анализ и регистрация гармоник в цифровой или графической форме
- Пусковой ток: Регистрация и анализ ложных срабатываний устройств защиты для периодов от 3 до 300 секунд
- Простота в использовании: Удобная настройка анализатора электроснабжения с помощью цветного дисплея с подсветкой, отображающего осциллограммы сигналов и графики трендов
- Изучение 3-фазных систем: Встроенная функция для исследования сбалансированных нагрузок
- Построение графиков и создание отчетов: Возможность использования анализатора электроснабжения с программой Power Log, входящей в комплект поставки
Характеристики
| Дисплей | Цветной трансмиссивный ЖК-дисплей размерами 320 x 240 пикселов (70мм по диагонали) с 2-уровневой подсветкой |
|---|---|
| Питание | |
| Батареb | 6 щелочных 1,5В типа AA MN 1500 или IEC LR6 |
| Стандартное время работы батареи | > 10 часов (при полной подсветке) |
| Входное напряжение | 110/230 В 50/60 Гц |
| Выходные параметры | 15 В постоянного тока, 300мА |
| Условия окружающей среды (только для использования в помещениях) | |
| Рекомендуемые условия | Значения точности указаны для температуры 23?C ± 1?C |
| Рабочая температура | От 0°C до 50°C |
| Температурный коэффициент при измерениях тока | ≤ ± 0,15 % от показаний на 1°C |
| Температурный коэффициент при измерениях напряжения | ≤ ± 0,15 % от показаний на 1°C |
| Допустимая относительная влажность | 80 % для температур до 31°C с уменьшением по линейному закону до 50% относительной влажности при 40°C |
| Максимальная высота над уровнем моря | 2000 м |
| Электробезопасность | |
| Стандарт | 600 В CAT IV согласно стандарту IEC 61010-1, двойная или повышенная изоляция, степень загрязнения 2 |
| Степень защиты | IP40 согласно стандарту EN60529 |
| Измерение тока | |
| Измерение напряжения | |
| Электромагнитная совместимость | |
| Излучение | Соответствие классу A согласно стандарту IEC/EN 61326-1:1997 |
| Помехоустойчивость | Согласно стандарту IEC/EN 61326-1:1997, дополнение C, критерий эффективности функционирования B |
| Механические характеристики | |
| Габаритные размеры (длина x ширина x высота) | 300мм x 98мм x 52мм |
| Вес (с элементами питания) | 820 г |
| Ширина открытия клещей | 60 мм |
| Размер клещей | 58 мм в диаметре |
| Чистка | Прибор можно чистить тканью, пропитанной изопропанолом. Не допускается использование абразивных чистящих средств и растворителей. |
| Измерение тока (постоянного, среднеквадратичного значения постоянного тока, среднеквадратичного значения переменного тока) | |
| Диапазон измерения | От 15Гц до 1кГц |
| Функция автоматического выбора диапазона | 4кВтч, 40кВтч, 400кВтч, 4 000кВтч, 40 000кВтч |
| Разрешение | 10 мА в диапазоне 40 А |
| Погрешность: при измерениях постоянного тока и среднеквадратичного значения постоянного тока | |
| I > 10 А: | ± 2 % от показания ± 5 единиц младшего разряда |
| I < 10 А: | ± 0,5 А час |
| Погрешность: Режим измерения средних значений (AVG) | |
| Погрешность: Режим измерения пиковых значений (Pk) | |
| Погрешность: Режим измерения ампер-часов (AHr) | |
| Погрешность: Режим измерения пик-фактора (CF - Crest Factor) | |
| 1,1 ≤ CF < 3: | ± 3 % от показания ± 5 единиц младшего разряда |
| 3 ≤ CF < 5: | ± 5 % от показания ± 5 единиц младшего разряда |
| Разрешение: | 100 мВ в диапазоне 4 В |
| Погрешность: Режим измерения пульсаций (RPL) | |
| 2 % ≤ RPL < 100 %: | ± 3 % от показания ± 5 единиц младшего разряда |
| 100 % ≤ RPL < 600 %: | ± 5 % от показания ± 5 единиц младшего разряда |
| Постоянный ток Idc > 5 А, переменный ток Iac > 2 А | |
| Измерение напряжения (постоянного, среднеквадратичного значения постоянного напряжения, среднеквадратичного значения переменного напряжения) | |
| Погрешность: при измерениях постоянногоф напряжения и среднеквадратичного значения постоянного напряжения | |
| V > 1 В: | ± 5 % от показания ± 5 единиц младшего разряда |
| V < 1 В: | ± 0,03 В |
| Постоянное напряжение Vdc | 0,5 В |
| переменное напряжение Vac | 0,2 В |
| Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц | |
| Максимальное напряжение равно 1 000 В, среднеквадратичное значение | |
| среднеквадратичное напряжение является истинным среднеквадратичным значением (суммой постоянной и переменной составляющих) | |
| Гармоники | |
| Суммарный коэффициент искажений (THD) | |
| 1 % ≤ THD < 100 %: | ± 3 % от показания ± 5 единиц младшего разряда |
| 100 % ≤ THD < 600 %: | ± 5 % от показания ± 5 единиц младшего разряда |
| Коэффициент искажения (DF) | |
| 1 % ≤ DF < 100 %: | ± 3 % от показания ± 5 единиц младшего разряда |
| H02 ≤ Vгарм. < H13: | ± 5 % ± 2 разряда |
| H13 ≤ Vгарм. < H30: | ± 10 % ± 2 разряда |
| Все измерения производятся до 30-ой гармоники (40-я гармоника в диапазоне от 15 Гц до 22 Гц) | |
| Частотные диапазоны основной гармоники F0 от 15 Гц до 22 Гц и от 45 Гц до 65 Гц | |
| Среднеквадратичное значение переменного напряжения Vacrms > 1 В | |
| Измерение мощности (однофазные и трехфазные системы) (постоянный ток, среднеквадратичное значение постоянного тока, среднеквадратичное значение переменного тока) | |
| Погрешность | В диапазоне от 15 Гц до 22 Гц ± 0,5 % от показания |
| Измерение полной мощности (однофазные и трехфазные системы) (постоянный ток, среднеквадратичное значение постоянного тока, среднеквадратичное значение переменного тока) | |
| в диапазоне 4кВА | 1ВА |
| в диапазоне 40кВА | 10ВА |
| в диапазоне 400кВА | 100ВА |
| в диапазоне 1200кВА | 1кВА |
| Погрешность при полной мощности > 2кВА: | ± 0,08кВА |
| Измерение реактивной мощности (однофазные и трехфазные системы) | |
| Погрешность при реактивной мощности > 4кВАР: | ± 0,25кВАР |
| Диапазон коэффициента мощности (PF) | 0,3 < PF < 0,99 |
| Коэффициент мощности (однофазные и трехфазные системы) | |
| Диапазон частот | От 15 до 22 Гц и от 45 Гц до 65 Гц |
| Коэффициент реактивной мощности (однофазные и трехфазные системы) | |
| Измерение энергии (кВт•ч) | |
| Погрешность при энергии > 2кВтч: | ± 3 % ± 5 разряда |
| Погрешность при энергии < 2кВтч: | ± 0,08кВтч |
| Измерение всех параметров мощности (ВА /ВАР /Коэффициент мощности) | |
| Диапазон частот: | Постоянный ток и в диапазоне от 15Гц до 600кГц |
| Диапазон тока: | От 10 А до 1400 А (среднеквадратичное значение) |
| Диапазон напряжения: | от 1В до 825В (среднеквадратичное значение) |
| Максимальные значения на входе: | 825 В (среднеквадратичное значение)/1400 А (среднеквадратичное значение) |
| Значения при перегрузке: | 1000 В (среднеквадратичное значение) |
| Измерение частоты (на источниках тока или напряжения) | |
| Диапазон тока | От 10А до 1400А (среднеквадратичное значение) |
| Функция Scope (осциллограф) | |
| Диапазоны: | 40 А, 400 А и 2000 А |
| Погрешность: | ± 2 % от показания ± 1 пиксель |
| Временная ось | 2,5 мс, 5 мс, 10 мс, 25 мс, 50 мс/деление |
| Частота обновления | 0,5 секунд |
| Максимальная частота дискретизации | 15,625 кГц |
| Функция измерения пусковых токов | |
| Погрешность при I > 10 А: | ± 5 % от показания ± 1 пиксель |
| Погрешность при I < 10 А: | ± 5 А |
| Значения при перегрузке | Ток перегрузки 10 000 А или произведение среднеквадратичного тока на частоту < 400 000 |
| Время записи | 1с, 3с, 10с, 30с, 100с и 300с |
| Интерфейс | USB для соединения с ПК |
| Программа Power Log для загрузки данных, анализа и составления отчетов | |
| Утилита 345 Upgrade для установки новых версий встроенного программного обеспечения | |
| Память для хранения записей | |
| Области памяти | Предусмотрены три области памяти, которые можно использовать по отдельности или вместе, как одну большую область памяти |
| Периоды усреднения | 1с, 2с, 5с, 10с, 30с, 1мин., 5мин., 10мин., 15мин. и устанавливаемый пользователем |
