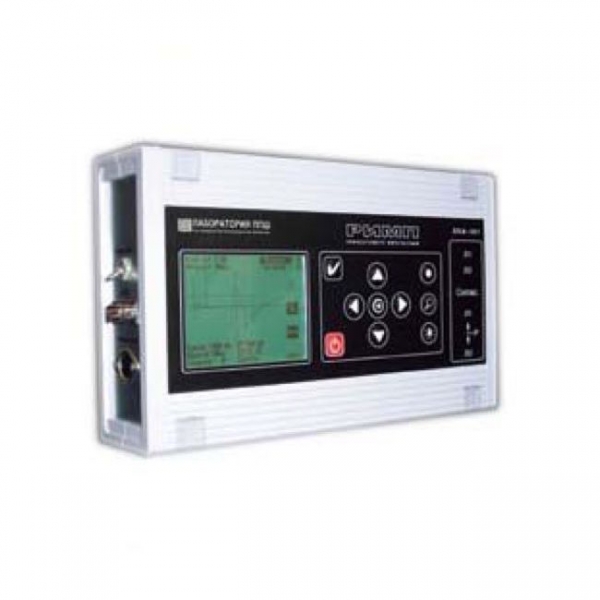

Импульсный рефлектомет ЛПА-101 «Римп»

Импульсный рефлектометр ЛПА-101 «РИМП» предназначен для выполнения перечисленных ниже работ на симметричных и несимметричных кабелях с волновым сопротивлением от 30 до 500 Ом:

• выявление несанкционировано установленных на кабельных линиях устройств, имеющих гальваническое подключение;
• выявление повреждений на линии и определение их характера;
• измерение коэффициента укорочения линии при известной ее длине;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений;
• запись в память и воспроизведение из нее до 100 рефлектограмм для последующей их обработки в стационарных условиях;
• отображение результатов измерения на ЖК-дисплее с разрешающей способностью 320х240 точек;
• измерение длин кабелей.

Импульсный рефлектометр ЛПА-101 «Римп» является малогабаритным прибором наномикросекундного диапазона, предназначенным для работы как в полевых, так и стационарных условиях. Импульсный рефлектометр ЛПА-101 «Римп» является прибором полностью заменяющими по области применения устройства типа Р5-10(13), и по функциональным возможностям сравним с такими зарубежными моделями, как Seba Dinatronic KABELUX 4T; Riser Bond 12XX; Hagenuk digiflex T12/3, easyflex, miniflex. ЛПА-101 «Римп» предназначен для проведения измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 500 Ом (коаксиальных, двухпроводных и др.) и длиной от 0 до 50 000 м:

• измерение расстояний до неоднородностей волнового сопротивления или повреждения;
• измерение расстояний между неоднородностями волнового сопротивления кабеля;
• определение характера повреждений;
• определение длин кабелей;
• измерение коэффициента укорочения линии при известной ее длине;
• регистрация "битости" пар или оценка взаимного влияния линий.

Технические характеристики:
Диапазон измерения расстояния (временной задержки) от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерений:
0 - 250 м (0 - 2.5 мкс)
0 - 500 м (0 - 5 мкс)
0 - 1000 м (0 - 10 мкс)
0 - 2500 м (0 - 25 мкс)
0 - 5000 м (0 - 50 мкс)
0 - 12500 м (0 - 125 мкс)
0 - 25000 м (0 - 250 мкс)
0 - 50000 м (0 - 500 мкс)
Приведенная погрешность измерения расстояний (времени) в поддиапазонах не более ± 0, 8%
Приведенная погрешность измерения расстояний (времени) в диапазоне рабочих температур от -10 до 40 °С не более ± 0,8%
Относительная погрешность установки коэффициента укорочения в пределах от 1 до 3 не более ± 0,8%
Чувствительность приемного тракта на всех поддиапазонах не хуже 1 мВ
Диапазон согласования волновых сопротивлений от 30 до 500 Ом
Время готовности изделия к работе после включения не более 30 с
Максимальная электрическая мощность, потребляемая от сети переменного тока 220 В частоты 50 ± 1 Гц при заряде аккумулятора не более 12 ВА
Габаритные размеры не более 260 х 157 х 62 мм
