Беспроводная измерительная система Fluke CNX i3000
- Описание
- Доставка и оплата
- Возврат и обмен
- Для Юр. лиц

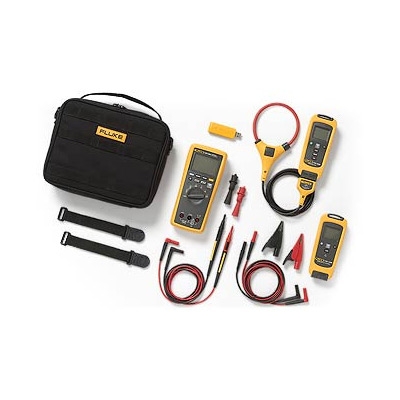

Измерительный комплект Fluke CNX i3000 создан для оперативной диагностики электрооборудования и синхронного контроля совокупности параметров электрических систем. Беспроводная измерительная система формируется из следующих компонентов:
- мультиметр Fluke CNX 3000;
- токоизмерительный модуль Fluke CNX i3000 iFlex, включающий считывающий блок и гибкий зонд-датчик;
- набор TL175: измерительныепровода длиной 1,2 м с регулируемыми по длине наконечниками;
- набор AC175: 2 разноцветных зубчатых зажима "крокодил" с диапазоном захвата 8 мм;
- ремешок с магнитной подвеской;
- сумка-чехол.
Измерительные элементы Fluke CNX i3000 могут использоваться как самостоятельные инструменты, так и в комплексе. Токоизмерительный модуль отображает в цифрах на ЖК-дисплее колебательные процессы переменного тока в исследуемом оборудовании, вычисляя среднеквадратичные значения I с заданной оператором периодичностью.
Максимальная величина фиксируемого СКЗ переменного тока ограничена 2500 А, а точность измерений укладывается в 3% погрешности. Гибкий датчик с большим диаметром петли и длинным соединительным кабелем открывают доступ к самым труднодоступным участкам проводки.
С помощью встроенной радиочастотной связи все записываемые в токоизмерительном модуле данные транслируются в мультиметр Fluke CNX 3000 - память прибора обеспечивает сохранение до 65000 показаний. Мощности радиочастотного канала достаточно для "улавливания" передаваемого сигнала с 20-метрового расстояния.
Мультиметр способен вести одновременный прием и отображать на своем ЖК-экране данные сразу с 3 модулей, измеряющих различные параметры. Помимо этого он может параллельно проводить следующие измерения:
- определять истинные СКЗ напряжения до 1000 В, переменного и постоянного тока до 400 мА;
- измерять емкость, сопротивление цепи, частоту колебаний;
- контролировать цепь на обрыв;
- проверять целостность диодов.
Измерительный комплект Fluke CNX i3000 имеет возможность подключения к ПК для передачи данных в формате .csv.
Характеристики
| Переменное напряжение | |
|---|---|
| 600,0 мВ | 0,1 мВ |
| 6,000 В | 0,001 В |
| 60,00 В | 0,01 В |
| 600,0 В | 0,1 В |
| 1000 В | 1 В |
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3. | |
| мВ | 600,0 мВ |
| В | 6,000 В |
| Ом | 600,0 Ом |
| Проверка диодов | 2,000 В |
| мкФ | 1000 нФ |
| ¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2. | |
| Переменный и постоянный ток | |
| Функция | Погрешность |
| мА перемен. тока (от 45 Гц до 1 кГц) | 60,00 мА |
| мА пост. тока ² | 60,00 мА |
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %. ² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА. ³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка). | |
| Частота | |
| 99,99 Гц | 0,01 В |
| 999,9 Гц | 0,1 В |
| 9,999 кГц | 0,001 кГц |
| 99,99 кГц | 0,01 кГц |
| ¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах. | |
| Входные характеристики | |
| Напряжение испытания на обрыв цепи | Полный диапазон |
| Функция мA | |
| Защита от перегрузки | Защита предохранителем, 44/100 А, 1000 В, FAST |
| Защита | Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление |
| Запись минимальных и максимальных значений | |
| Функции постоянного тока | Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс. |
| Функции переменного тока | Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс. |
| Общие характеристики | |
| Максимальное напряжение между любым контактом и заземлением | 1000 В пост. тока или перем. тока ср.кв.знач. |
| Защита предохранителем (Ом) от вх. А | Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke |
| Дисплей (ЖКД) | Частота обновления: 4/с |
| Тип элемента питания | Три щелочных элемента питания типа АА, NEDA 15A IEC LR6 |
| Время автономной работы | 400 часов |
| Температура | Рабочая: от -10 °C до 50 °C |
| Относительная влажность | от 0 до 90 % (от 0 до 35 °C) |
| Высота | Рабочая: 2000 м |
| Температурный коэффициент | 0,1 X (нормируемая погрешность) / °C ( 28 °C) |
| Частота радиосвязи | 2.4 ГГц, диапазон ISM, расстояние 20 м |
| Размеры (В x Ш x Д) | 4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14") |
| Вес | 0,22 кг |
| Нормы по безопасности | US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция |
| Электромагнитная совместимость EMI, RFI, EMC, RF | EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249 FCCID : T68-FWCS IC:6627A-FWCS |
| Степень защиты (IP) | IP 42 |
| Электромагнитная совместимость | EN 61326-1:2006 |
| EMI, RFI, EMC, RF | ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 |
| Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C. | |
| Беспроводной модуль переменного тока Fluke CNX i3000 | |
| Диапазон | 2500 A переменного тока |
| Разрешение | 0,1 В |
| Погрешность | 3 % ± 5 ед. мл. разр. |
| Пик-фактор (50 Гц/60 Гц) | 3,0 при 1100 А, 2,5 при 1400 А, 1,42 при 2500 А, добавить 2 % для учета коэффициента амплитуды > 2 |
| Дисплей | 3-1/2 знака, ЖКД с подсветкой |
| Скорость регистрации/интервал | мин. 1 сек/возможность настройки с ПК или передней панели |
| Тип элементов питания | 2 AA, NEDA 15 А, IEC LR6 |
| Память | Запись до 65 000 показаний |
| Радиочастотная связь | Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц |
| Дальность радиочастотной связи | 20 метров |
| Рабочая температура | от -10 °C до +50 °C |
| Температура хранения | От -40 °C до +60 °C |
| Допустимая влажность при работе | 90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C |
| Соответствие стандартам безопасности | EN/IEC 61010-1:2010 до 1000 В, категория измерений (CAT) III 600 В CAT IV EN/IEC 61010-2-030:2010 EN/IEC 610101-2-031:2002 EN/IEC 61010-2-032:2002 |
| Уровень загрязнения | 2 |
| Степень защиты | CAT IV 600 В, CAT III 1000 В |
| Сертификация | CSA, FCC T68-FWCS IC:6627A-FWCS |
| Размеры (ВхШхГ) | 16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4") |
| Ширина открытия клещей | 25,4 см (10") (катушка) |
