Комплект Fluke CNX a3000 – беспроводная измерительная система, обеспечивающая контроль основных электрических параметров электрооборудования оборудования, рассчитанная, в первую очередь, на измерение силы тока в исследуемой цепи. Части системы могут функционировать, как самостоятельно, так и в составе мощного комплекса аппаратуры Fluke, осуществляющей беспроводной поиск неисправностей электрооборудования.

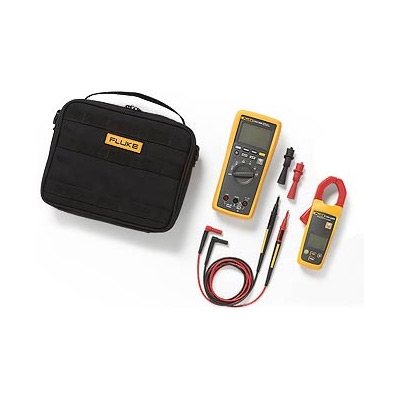

В состав комплекта входят:
- мультиметр Fluke CNX 3000;
- модуль беспроводного типа Fluke CNX a3000 в виде измерительных клещей, измеряющий среднеквадратичные значения переменного тока;
- набор TL175 (провода измерительные);
- набор АС175 (зажимы "крокодил");
- мягкий чехол.
Модульные токоизмерительные клещи Fluke CNX a3000 позволяют определить СКЗ переменного тока величиной до 400А. Показания высвечиваются на ЖК-дисплее модуля и могут транслироваться по радиочастотному каналу на мультиметр Fluke CNX 3000. Дискретность цифровой шкалы - 0,1 А, а погрешность измерения не превышает 2,5 %.
Модуль может регистрировать силу тока с интервалом от 1 с и более и сохранять до 65000 во встроенной памяти. С помощью ПК-адаптера все зарегистрированные данные могут быть переданы на ПК для дальнейшего анализа.
Мультиметр Fluke CNX 3000 измеряет следующие величины:
- истинные среднеквадратичные значения напряжения переменного и постоянного тока: до 1000 В;
- истинные СКЗ тока: до 400 мА (переменного и постоянного вида);
- емкость;
- сопротивление;
- частота.
Мультиметр способен выявить обрыв цепи, измеряя электропроводность, определять целостность диодов (проверка p-n переходов), отображать на ЖК-дисплее собственные измерения и дистанционно принимать текущие результаты с сопряженных разнофункциональных модулей CNX (до 3 модулей, в числе которых токоизмерительные клещи). Мощность радиочастотной сигнала позволяет беспроводным методом связать мультиметр с подключенными модулями, находящимися на расстоянии прямой видимости до 20 м.
Характеристики
| Переменное напряжение | |
|---|---|
| 600,0 мВ | 0,1 мВ |
| 6,000 В | 0,001 В |
| 60,00 В | 0,01 В |
| 600,0 В | 0,1 В |
| 1000 В | 1 В |
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3. | |
| мВ | 600,0 мВ |
| В | 6,000 В |
| Ом | 600,0 Ом |
| Проверка диодов | 2,000 В |
| мкФ | 1000 нФ |
| ¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2. | |
| Переменный и постоянный ток | |
| Функция | Погрешность |
| мА перемен. тока (от 45 Гц до 1 кГц) | 60,00 мА |
| мА пост. тока ² | 60,00 мА |
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %. ² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА. ³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка). | |
| Частота | |
| 99,99 Гц | 0,01 В |
| 999,9 Гц | 0,1 В |
| 9,999 кГц | 0,001 кГц |
| 99,99 кГц | 0,01 кГц |
| ¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах. | |
| Входные характеристики | |
| Напряжение испытания на обрыв цепи | Полный диапазон |
| Функция мA | |
| Защита от перегрузки | Защита предохранителем, 44/100 А, 1000 В, FAST |
| Защита | Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление |
| Запись минимальных и максимальных значений | |
| Функции постоянного тока | Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс. |
| Функции переменного тока | Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс. |
| Общие характеристики | |
| Максимальное напряжение между любым контактом и заземлением | 1000 В пост. тока или перем. тока ср.кв.знач. |
| Защита предохранителем (Ом) от вх. А | Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke |
| Дисплей (ЖКД) | Частота обновления: 4/с |
| Тип элемента питания | Три щелочных элемента питания типа АА, NEDA 15A IEC LR6 |
| Время автономной работы | 400 часов |
| Температура | Рабочая: от -10 °C до 50 °C |
| Относительная влажность | от 0 до 90 % (от 0 до 35 °C) |
| Высота | Рабочая: 2000 м |
| Температурный коэффициент | 0,1 X (нормируемая погрешность) / °C ( 28 °C) |
| Частота радиосвязи | 2.4 ГГц, диапазон ISM, расстояние 20 м |
| Размеры (В x Ш x Д) | 4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14") |
| Вес | 0,22 кг |
| Нормы по безопасности | US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция |
| Электромагнитная совместимость EMI, RFI, EMC, RF | EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249 FCCID : T68-FWCS IC:6627A-FWCS |
| Степень защиты (IP) | IP 42 |
| Электромагнитная совместимость | EN 61326-1:2006 |
| EMI, RFI, EMC, RF | ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 |
| Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C. | |
| Беспроводной модуль измерительных клещей переменного тока CNX a3000 | |
| Характеристики | |
| Диапазон | 400,0 A |
| Разрешение | 0,1 В |
| Погрешность | 400,0 A:2 % ± 5 ед.мл.разр. (10 Гц - 100 Гц) |
| Бросок тока | Макс. показания дисплея: 999,9 A |
| Коэффициент формы (50 Гц/60 Гц) | 3 при 500 А, 2,5 при 600 А, 1,42 при 1000 А, добавить 2 % |
| Дисплей | 3-1/2 знака, ЖКД с подсветкой |
| Скорость регистрации/интервал | Минимум 1 сек/возможность настройки с ПК |
| Тип элементов питания | 2 AA, NEDA 15 А, IEC LR6 |
| Память | Запись до 65 000 показаний |
| Радиочастотная связь | Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц |
| Дальность радиочастотной связи | 20 метров |
| Рабочая температура | от -10 °C до +50 °C |
| Температура хранения | От -40 °C до +60 °C |
| Допустимая влажность при работе | 90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C |
| Соответствие стандартам безопасности | EN/IEC 61010-1:2010 до 1000 В, категория измерений (CAT) III |
| Уровень загрязнения | 2 |
| Степень защиты | CAT III 600 В |
| Сертификация | CSA, FCC T68-FWCS IC:6627A-FWCS |
| Размеры (ВхШхГ) | 20,3 см x 7,49 см x 3,56 см (8" x 2,95" x 1,4") |
| Ширина открытия клещей | 34 мм (1,33") |
