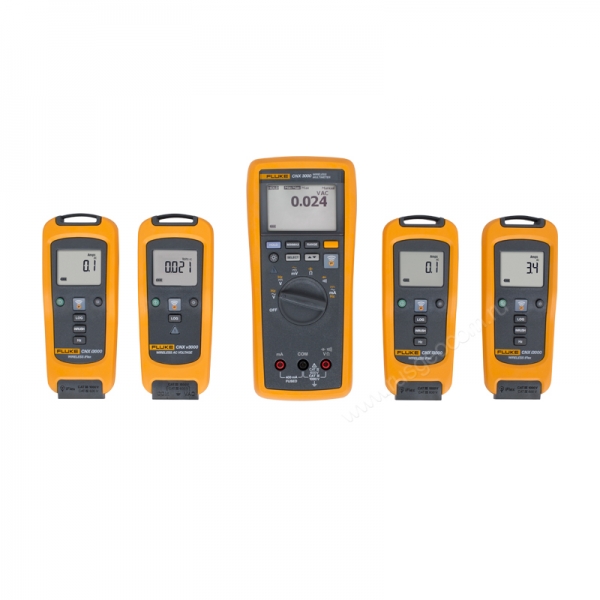

Промышленная беспроводная измерительная система Fluke CNX 3000 IND – комплекс из 5 беспроводных измерительных инструментов, каждый из которых может выступать как независимое устройство для проведения полнофункциональной диагностики и оперативного поиска неисправностей.

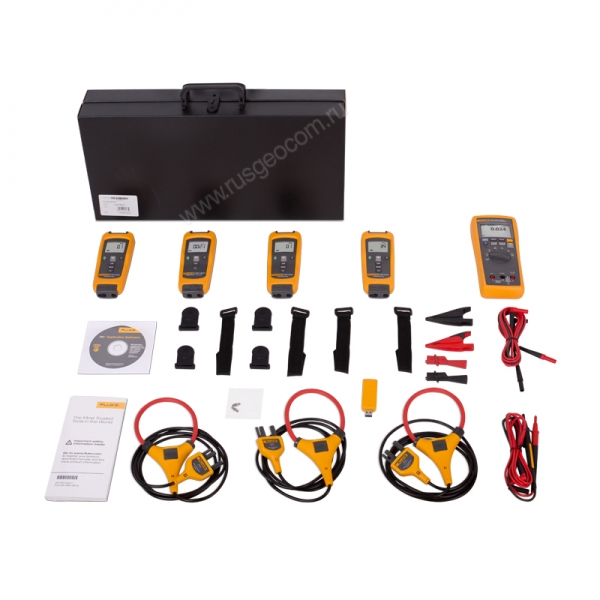

В составе системы есть все необходимые приборы и аксессуары для определения ключевых электрических параметров оборудования:
- мультиметр Fluke CNX 3000;
- 3 токоизмерительных модуля Fluke CNX i3000 iFlex, включающие считывающие блоки и гибкие датчики iFlex i2500-10;
- измерительный модуль переменного напряжения Fluke CNX v3000;
- наборы измерительных проводов TL175 и TL224;
- наборы зубчатых зажимов AC175 и AC285;
- набор из 4 ремешков на магнитной подвеске;
- беспроводной адаптер CNX и набор ПО Fluke CNX pc3000.
Базовым звеном и связующим компонентом измерительной системы является беспроводной мультиметр, который обеспечивает отображение на ЖК-дисплее собственных измерений:
- истинного среднеквадратичного значения напряжения постоянного и переменного тока (до 1000 В);
- истинного СКЗ постоянного и переменного тока (до 400 мА);
- сопротивления, частоты, электропроводности, емкости, целостности диодов.
Fluke CNX 3000 обеспечивает запись усредненных и экстремальных (минимальных или максимальных) значений в специальном режиме с сохранением в памяти прибора до 65000 значений. Мультиметр одновременно воспроизводит показания до 3 сопряженных модулей CNX. Подключение к ПК увеличивает число одновременно контролируемых модулей до 10. Мощность радиочастотного канала, связывающего измерительные устройства, позволяет транслировать результаты на расстояние в 20 м.
Диапазон модулей CNX i3000 iFlex рассчитан на измерение тока до 2500А, а гибкость датчиков дает возможность их подключения в самых неудобных местах и ограниченном пространстве.
Для одновременного измерения напряжения и тока предусмотрена возможность параллельного подключения токоизмерительного блока и модуля CNX v3000, рассчитанного на измерение переменного напряжения U до 1000 В.
Характеристики
| Переменное напряжение | |
|---|---|
| 600,0 мВ | 0,1 мВ |
| 6,000 В | 0,001 В |
| 60,00 В | 0,01 В |
| 600,0 В | 0,1 В |
| 1000 В | 1 В |
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3. | |
| мВ | 600,0 мВ |
| В | 6,000 В |
| Ом | 600,0 Ом |
| Проверка диодов | 2,000 В |
| мкФ | 1000 нФ |
| ¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2. | |
| Переменный и постоянный ток | |
| Функция | Погрешность |
| мА перемен. тока (от 45 Гц до 1 кГц) | 60,00 мА |
| мА пост. тока ² | 60,00 мА |
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %. ² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА. ³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка). | |
| Частота | |
| 99,99 Гц | 0,01 В |
| 999,9 Гц | 0,1 В |
| 9,999 кГц | 0,001 кГц |
| 99,99 кГц | 0,01 кГц |
| ¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах. | |
| Входные характеристики | |
| Напряжение испытания на обрыв цепи | Полный диапазон |
| Функция мA | |
| Защита от перегрузки | Защита предохранителем, 44/100 А, 1000 В, FAST |
| Защита | Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление |
| Запись минимальных и максимальных значений | |
| Функции постоянного тока | Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс. |
| Функции переменного тока | Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс. |
| Общие характеристики | |
| Максимальное напряжение между любым контактом и заземлением | 1000 В пост. тока или перем. тока ср. кв. знач. |
| Защита предохранителем (Ом) от вх. А | Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke |
| Дисплей (ЖКД) | Частота обновления: 4/с Вольты, амперы, омы: разрядность 6000 Частота: разрядность 10000 Емкость: разрядность 1000 |
| Тип элемента питания | 2 AA, NEDA 15 А, IEC LR6 |
| Время автономной работы | 400 часов |
| Температура | Рабочая: от -10 °C до 50 °C Хранения: от -40 °C до 60 °C |
| Относительная влажность | от 0 до 90 % (от 0 до 35 °C) от 0 до 75 % (от 35 до 40 °C) от 0 до 45 % (от 40 до 50 °C) |
| Высота | Рабочая: 2000 м Хранения: 12000 м |
| Температурный коэффициент | 0,1 X (нормируемая погрешность) / °C на °C ( 28 °C) |
| Частота радиосвязи | 2.4 ГГц, диапазон ISM, расстояние 20 м |
| Размеры (В x Ш x Д) | 4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14") |
| Вес | 0,22 кг |
| Нормы по безопасности | US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция CSA: CAN/CSA-C22.2 No 61010-1-12: 3-я редакция UL:UL 61010-1: 3-я редакция CE European: IEC/EN 61010-1:2010 |
| Электромагнитная совместимость EMI, RFI, EMC, RF | EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249 FCCID : T68-FWCS IC:6627A-FWCS |
| Степень защиты (IP) | IP 42 |
| Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C. | |
| ЖКД с подсветкой | 3½ знака, разрядность 6000, обновление показаний 4 раза в секунду |
| Память | Запись до 65000 показаний |
| Неограниченный интервал прослушивания | 5 с |
| Радиочастотная связь | Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц |
| Диапазон радиочастотной связи | 20 метров |
| Рабочая температура | от -10 °C до +50 °C |
| Температура хранения | От -40 °C до +60 °C |
| Рабочая влажность | 90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C |
| Электромагнитная совместимость (EMC) | EN 61326-1:2006 |
| Соответствие нормативным требованиям по безопасности | EN/IEC 61010-1:2010 до 1000 В CAT III 600 В CAT IV EN/IEC 61010-2-030:2010 EN/IEC 610101-2-031:2002 EN/IEC 61010-2-032:2002 |
| Уровень загрязнения | 2 |
| Категория безопасности | CAT IV 600 В, CAT III 1000 В |
| Сертификация | CSA, FCC T68-FWCS IC:6627A-FWCS |
| Размеры (ВxШxГ) | 16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4") |
| Беспроводной модуль переменного тока Fluke CNX i3000 iFlex | |
| Диапазон | 2500 A переменного тока |
| Разрешение | 0,1 В |
| Погрешность | 3 % ± 5 ед. мл. разр. |
| Пик-фактор (50 Гц/60 Гц) | 3,0 при 1100 А, 2,5 при 1400 А, 1,42 при 2500 А, добавить 2 % для учета коэффициента амплитуды > 2 |
| Дисплей | 3-1/2 знака, ЖКД с подсветкой |
| Скорость регистрации/интервал | Минимум 1 сек/возможность настройки с ПК или передней панели |
| Раствор клещей | 25,4 см (10") (катушка) |
| Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000 | |
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора ≤ 1,5 при 1000 В. ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3. |
