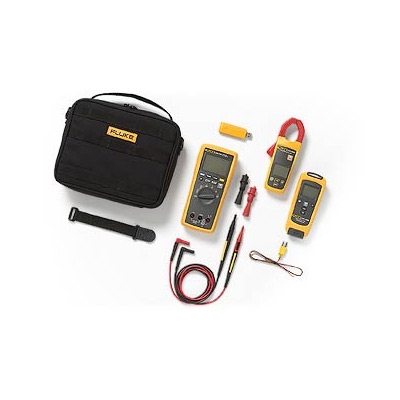

Инновационный электроизмерительный комплекс Fluke CNX 3000 HVAC представляет собой набор устройств, соединенных между собой и с внешним компьютером беспроводной радиочастотной связью. В комплектацию набора входит всё необходимое, как для самостоятельного функционирования измерительных единиц, так и для слаженной работы в комплексе:
- мультиметр Fluke CNX 3000;
- модуль Fluke CNX a3000 клещевого типа, измеряющий среднеквадратичное значение переменного тока до 400 А;
- термомодуль беспроводной с термопарой К-типа Fluke CNX t3000, измеряющий температуру в пределах: -200°C ÷1372 °C;
- точечный щуп Fluke 80PK-1(термопара К-типа);
- набор измерительных проводов TL175;
- набор зажимов-"крокодил" AC175;
- беспроводной адаптер CNX и набор ПО Fluke CNX pc3000 для подключения к ПК;
- ремешок с магнитной подвеской;
- мягкая матерчатая сумка.
При помощи беспроводной измерительной системы Fluke CNX 3000 производится основной набор измерений: определение I, U, сопротивления, частоты, электропроводности, емкости, тестирование диодов. Параллельно оператор может наблюдать результаты измерения с внешних модулей: токоизмерительных клещей и термоблока.
Подобное сочетание устройств – оптимальный набор для наладки и диагностики вентиляционного оборудования. Благодаря устойчивому радиочастотному каналу дистанция между модулями и мультиметром может достигать 20 м, а специальный адаптер в комплекте с прибором позволяет подключить прибор к ПК для передачи данных.
Память устройства рассчитана на сохранение и дальнейшей трансляции на ПК до 65000 показаний с привязкой к времени измерения. Периодичность регистрации регулирует сам пользователь, но процесс мониторинга параметров оборудования может происходить даже непосредственного участия оператора.
Комплект Fluke CNX 3000 HVAC без проблем объединяется с другими модулями и комплектами марки Fluke, что позволяет выполнять самые сложные измерительные задачи. Возможности мультиметра CNX рассчитаны на беспроводной синхронный прием показаний 3 модулей, но подключение устройства к компьютеру расширяет число контролируемых устройств до 10.
Все измерительные приборы системы Fluke питаются от обыкновенных батареек АА и имеют высокий уровень электрической безопасности, соответствуя категориям CAT III 1000 В, CAT IV 600 B и CAT III 1000 B.
Характеристики
| Переменное напряжение | |
|---|---|
| 600,0 мВ | 0,1 мВ |
| 6,000 В | 0,001 В |
| 60,00 В | 0,01 В |
| 600,0 В | 0,1 В |
| 1000 В | 1 В |
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3. | |
| мВ | 600,0 мВ |
| В | 6,000 В |
| Ом | 600,0 Ом |
| Проверка диодов | 2,000 В |
| мкФ | 1000 нФ |
| ¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2. | |
| Переменный и постоянный ток | |
| Функция | Погрешность |
| мА перемен. тока (от 45 Гц до 1 кГц) | 60,00 мА |
| мА пост. тока ² | 60,00 мА |
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %. ² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА. ³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка). | |
| Частота | |
| 99,99 Гц | 0,01 В |
| 999,9 Гц | 0,1 В |
| 9,999 кГц | 0,001 кГц |
| 99,99 кГц | 0,01 кГц |
| ¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах. | |
| Входные характеристики | |
| Напряжение испытания на обрыв цепи | Полный диапазон |
| Функция мA | |
| Защита от перегрузки | Защита предохранителем, 44/100 А, 1000 В, FAST |
| Защита | Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление |
| Запись минимальных и максимальных значений | |
| Функции постоянного тока | Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс. |
| Функции переменного тока | Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс. |
| Общие характеристики | |
| Максимальное напряжение между любым контактом и заземлением | 1000 В пост. тока или перем. тока ср.кв.знач. |
| Защита предохранителем (Ом) от вх. А | Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke |
| Дисплей (ЖКД) | Частота обновления: 4/с |
| Тип элемента питания | 2 AA, NEDA 15 А, IEC LR6 |
| Время автономной работы | 400 часов |
| Температура | Рабочая: от -10 °C до 50 °C |
| Относительная влажность | от 0 до 90 % (от 0 до 35 °C) |
| Высота | Рабочая: 2000 м |
| Температурный коэффициент | 0,1 X (нормируемая погрешность) / °C ( 28 °C) |
| Частота радиосвязи | 2.4 ГГц, диапазон ISM, расстояние 20 м |
| Размеры (В x Ш x Д) | 4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14") |
| Вес | 0,22 кг |
| Нормы по безопасности | US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция |
| Электромагнитная совместимость EMI, RFI, EMC, RF | EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249 FCCID : T68-FWCS IC:6627A-FWCS |
| Степень защиты (IP) | IP 42 |
| Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C. | |
| Электромагнитная совместимость | EN 61326-1:2006, EN 61326-2-2:2006. |
| EMI, RFI, EMC, RF | ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 |
| Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000 | |
| Диапазон | 400,0 A |
| Разрешение | 0,1 В |
| Погрешность | 400,0 A:2 % ± 5 ед.мл.разр. (10 Гц - 100 Гц) |
| Входные разъемы | Тип К, мини |
| ЖКД с подсветкой | 3 знака |
| Скорость регистрации/интервал | мин. 1 сек/возможность настройки с ПК |
| Память | Запись до 65 000 показаний |
| Радиочастотная связь | Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц |
| Диапазон радиочастотной связи | 20 метров |
| Рабочая температура | от -10 °C до +50 °C |
| Температура хранения | От -40 °C до +60 °C |
| Рабочая влажность | 90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C |
| Электромагнитная совместимость (EMC) | EN 61326-1:2006 |
| Соответствие нормативным требованиям по безопасности | EN/IEC 61010-1-30:2010 до 600 В CAT III |
| Уровень загрязнения | 2 |
| Сертификация | CSA, FCC T68-FWCS IC:6627A-FWCS |
| Размеры (ВxШxГ) | 20,3 см x 7,49 см x 3,56 см |
| Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000 | |
| Пусковой бросок тока | Макс. показания дисплея: 999,9 A |
| Пик-фактор (50 Гц/60 Гц) | 3,0 при 500 А, 2,5 при 600 А, 1,42 при 1000 А, добавить 2 % |
| Дисплей | 3-1/2 знака, ЖКД с подсветкой |
| Категория безопасности | CAT III 600 В |
| Раствор клещей | 34 мм (1,33") |
